2. 可视化轨迹并导出动画

2.1. 以XYZ轨迹文件为例查看轨迹并导出动画

本例中使用的文件可以在这里下载:Files.

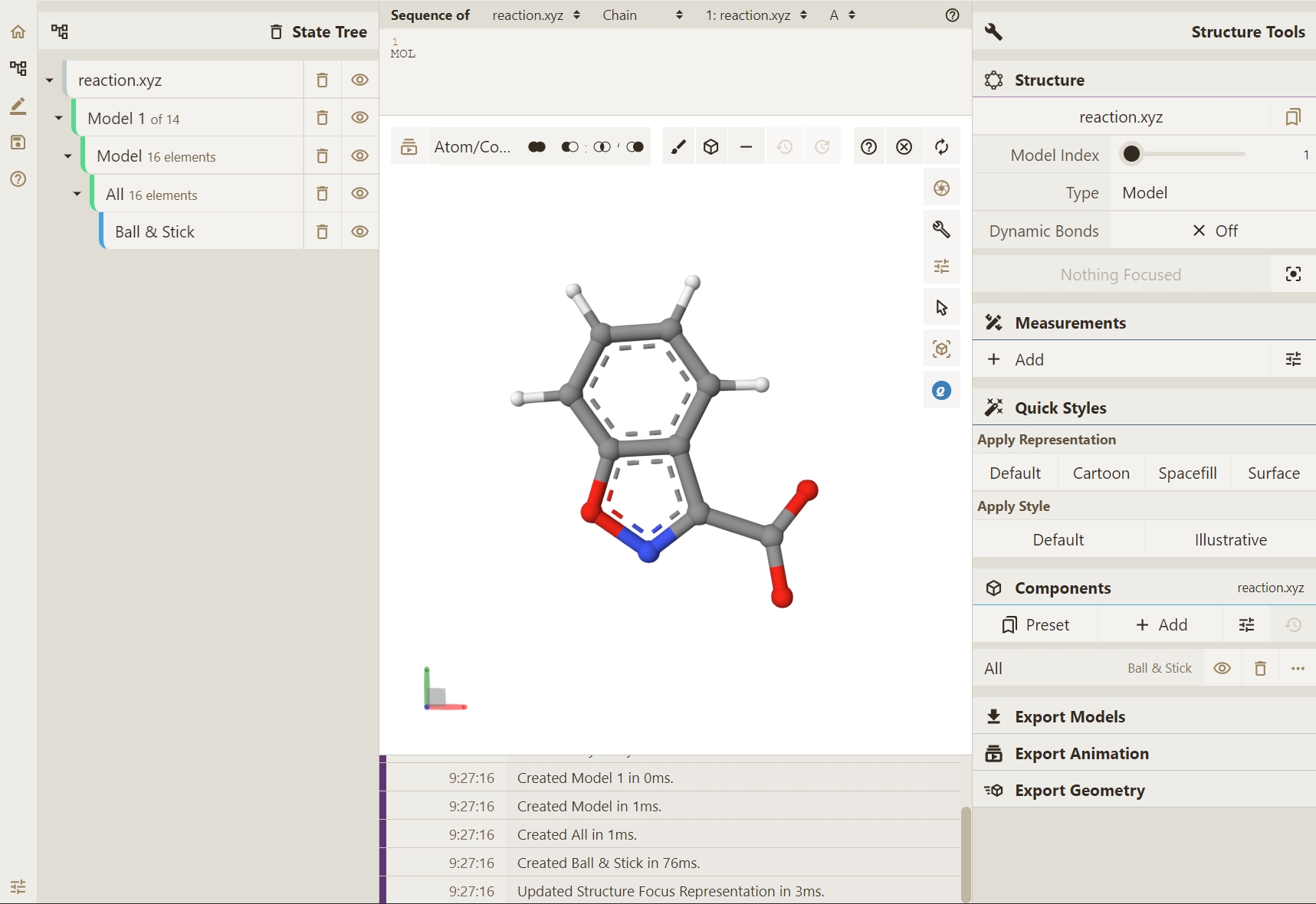

  1. 通过访问与安装,可视化文件或SMILES代码的两种方法(拖拽 / 选择文件)使 .xyz 文件在 Qbics-MolStar 界面显示渲染。

_images/15.png
  1. 请注意,可查看轨迹的前提是当前您所选取的 .xyz 文件存在多帧信息。

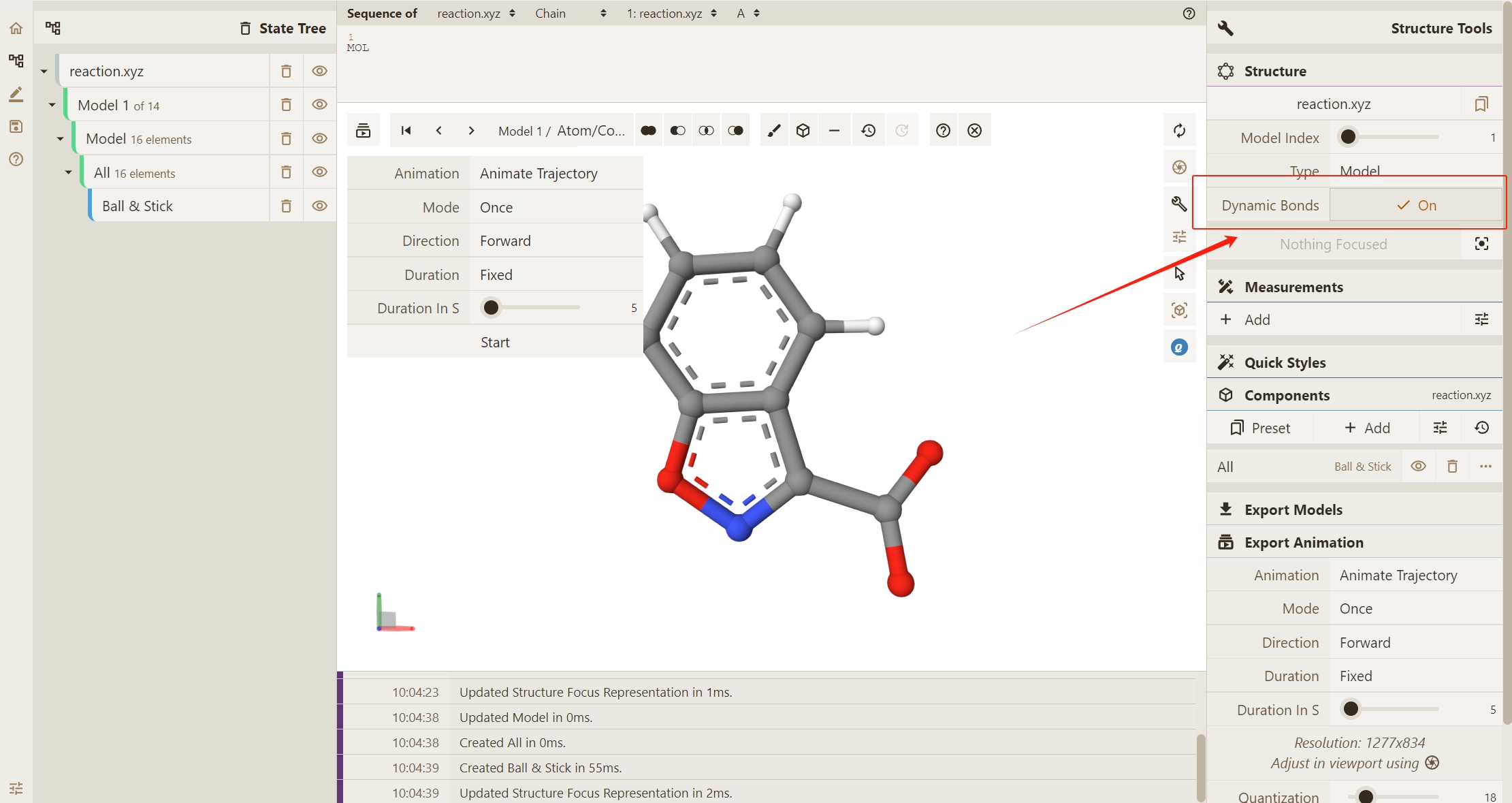

  2. 此处,我们开启Dynamic Bonds按钮,以动态观察键连的变化。

_images/21.png

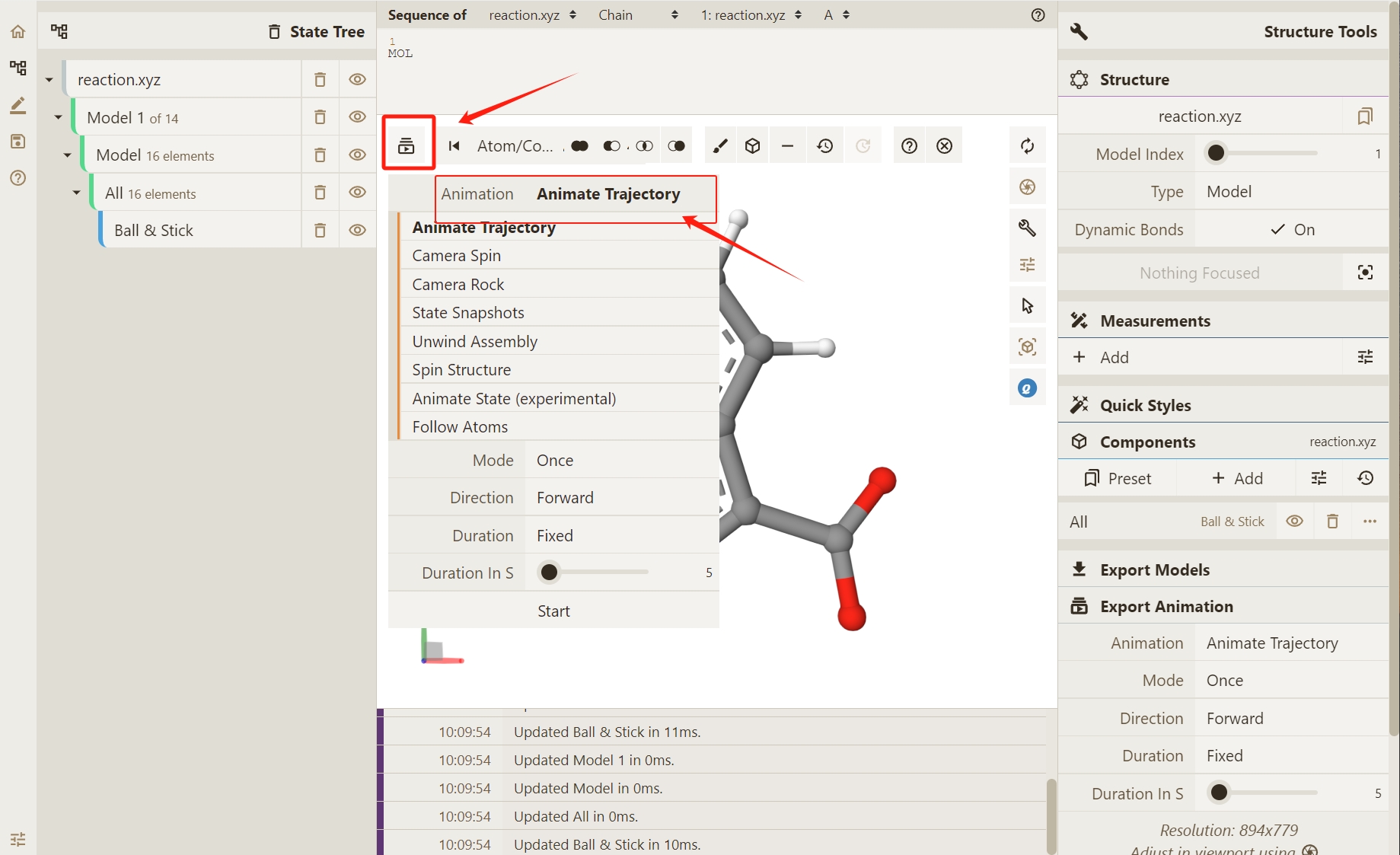

  1. 点击图形界面左上角Select Animation按钮,选择不同的轨迹或场景动画演示方式。在此处,我们选择系统默认的 Animate Trajectory 方法(分子模拟轨迹)

_images/31.png

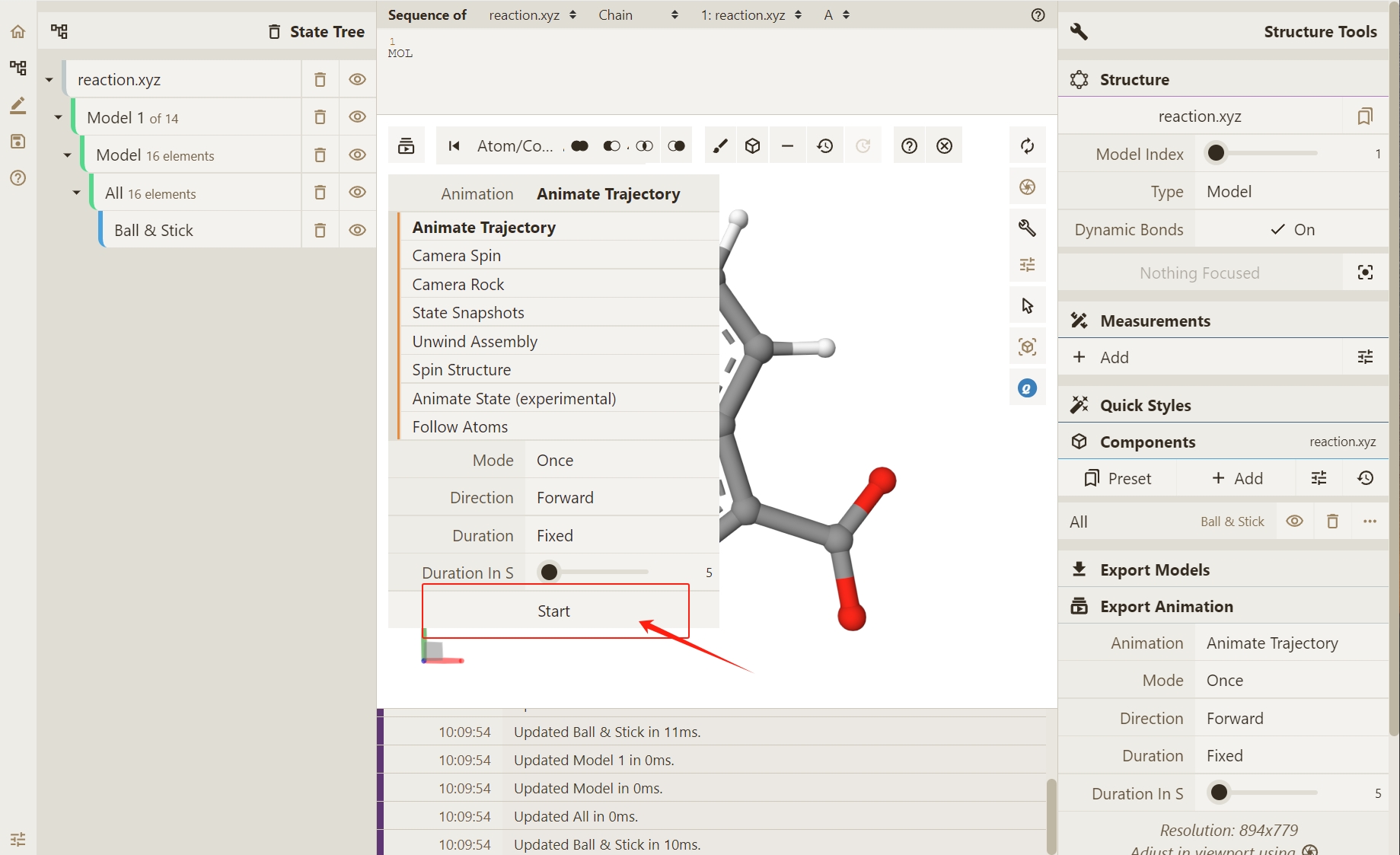

  1. 点击Start按钮,渲染轨迹动画。

_images/41.png

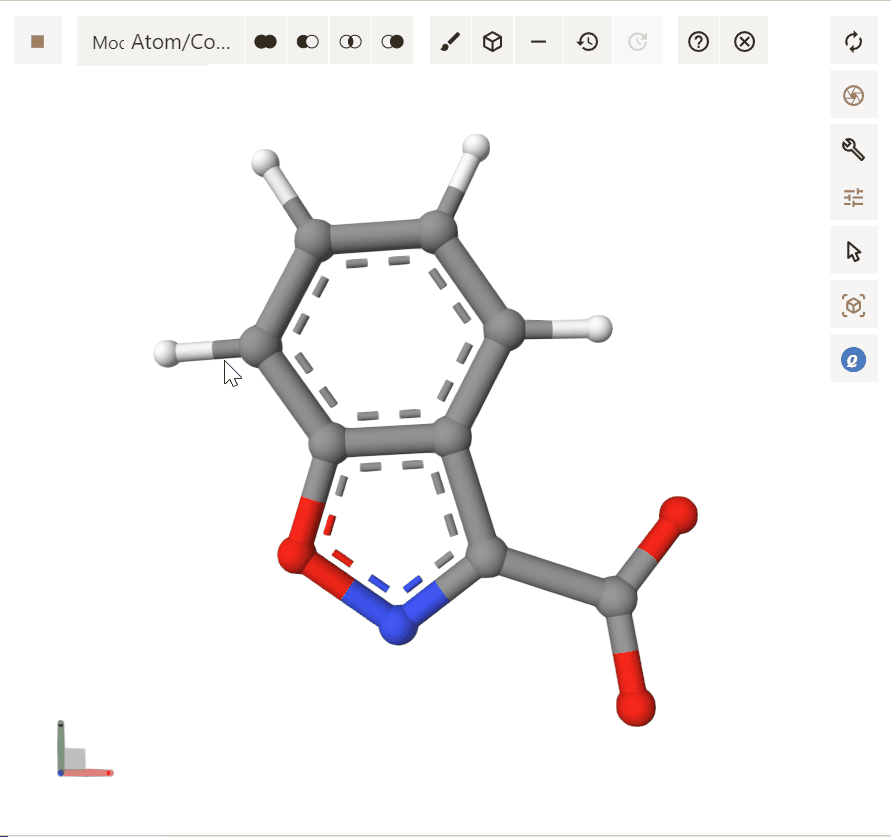

  1. 动画播放效果如下:

_images/5.gif

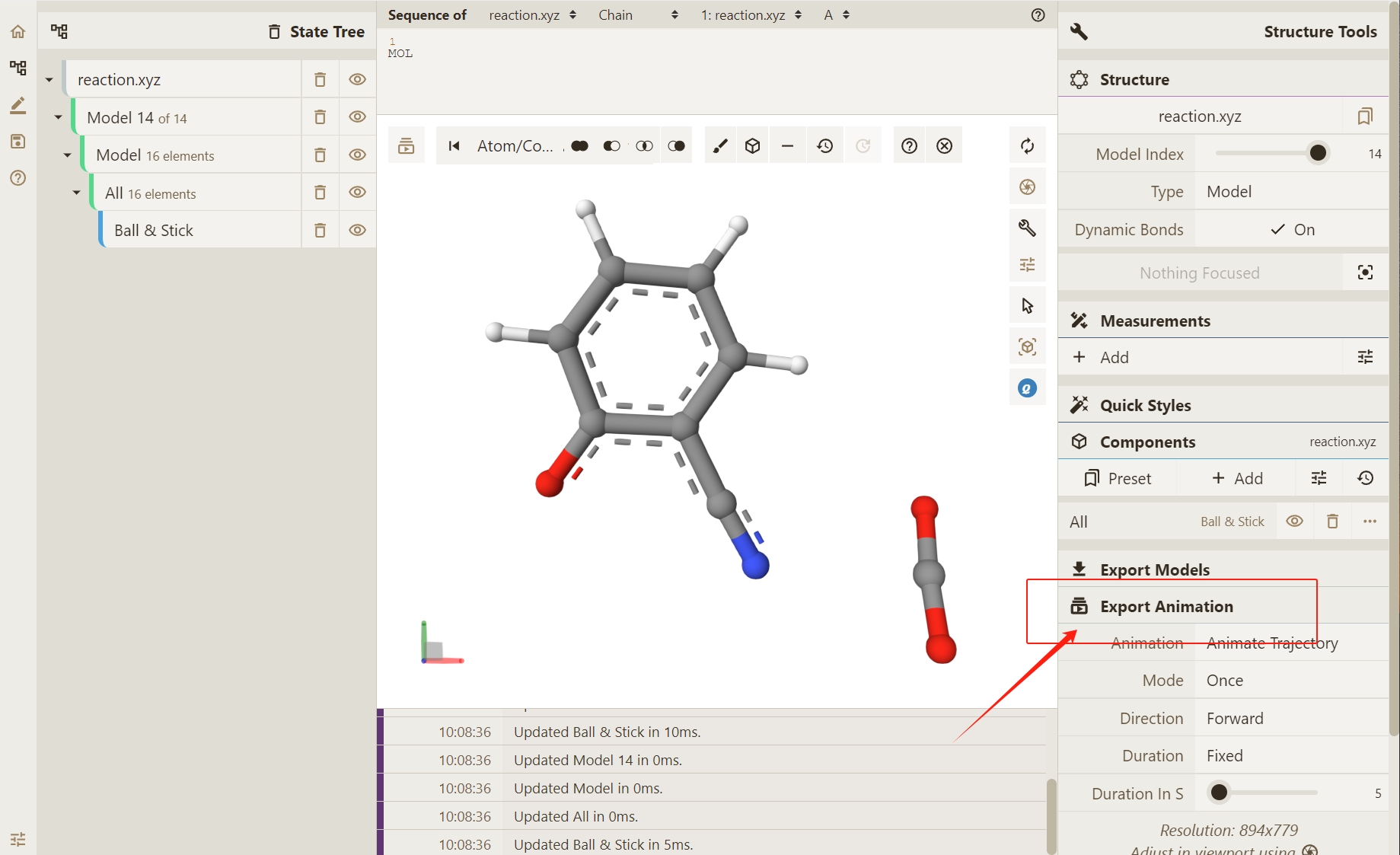

  1. 点击Qbics-MolStar界面右下角Export Animation按钮实现轨迹导出功能(此处与Select Animation按钮下的选择情况一致)。

_images/61.png

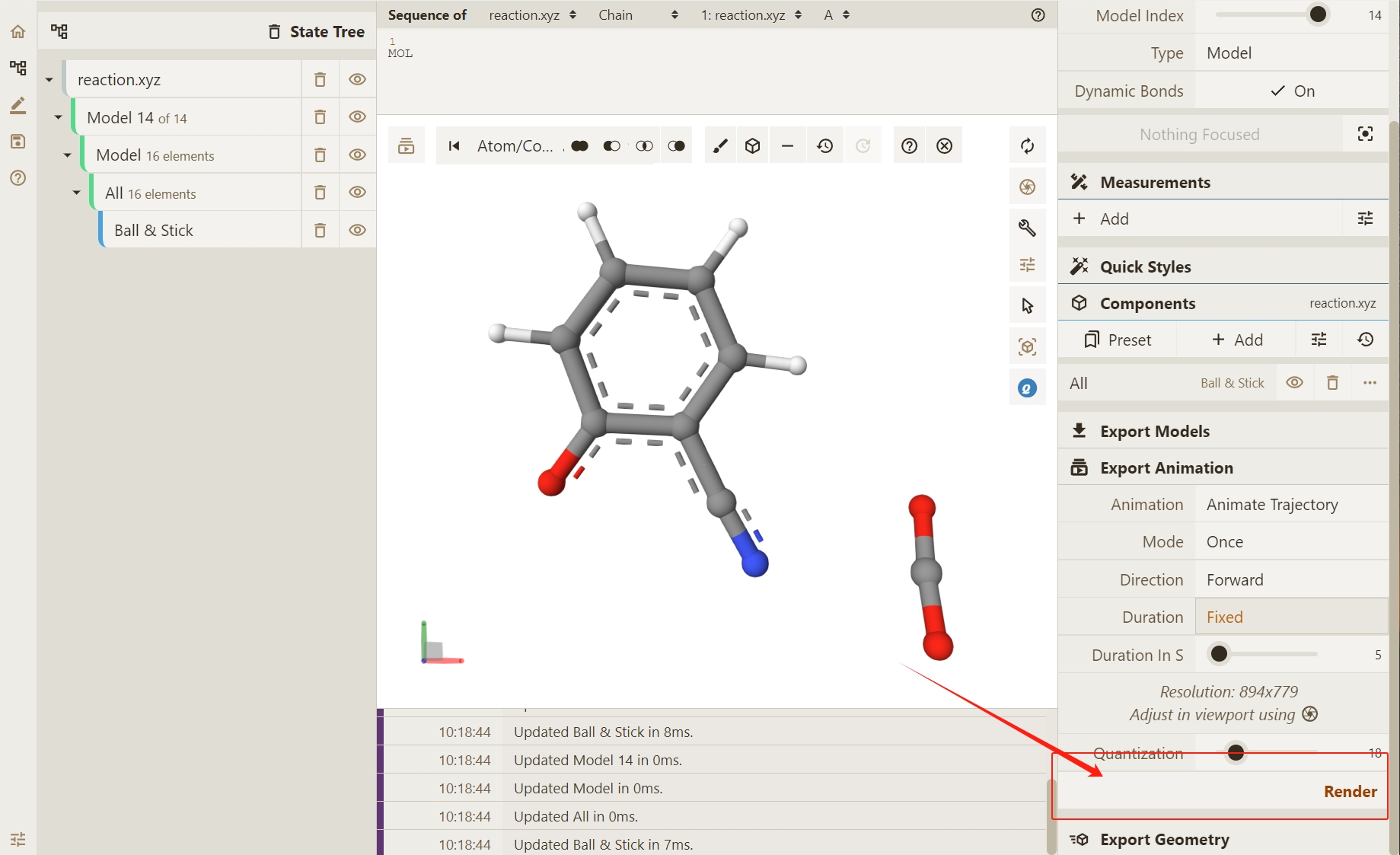

  1. 点击Render按钮,使Qbics-Molstar进行轨迹处理。(若提示 Rendering successful 后,您希望更换当前的处理结果,可以点击下方的Clear做清除处理。)

_images/71.png
  1. 存在 4 种文件类型可以导出:MP4,AVI,GIF,MKV。

_images/81.png

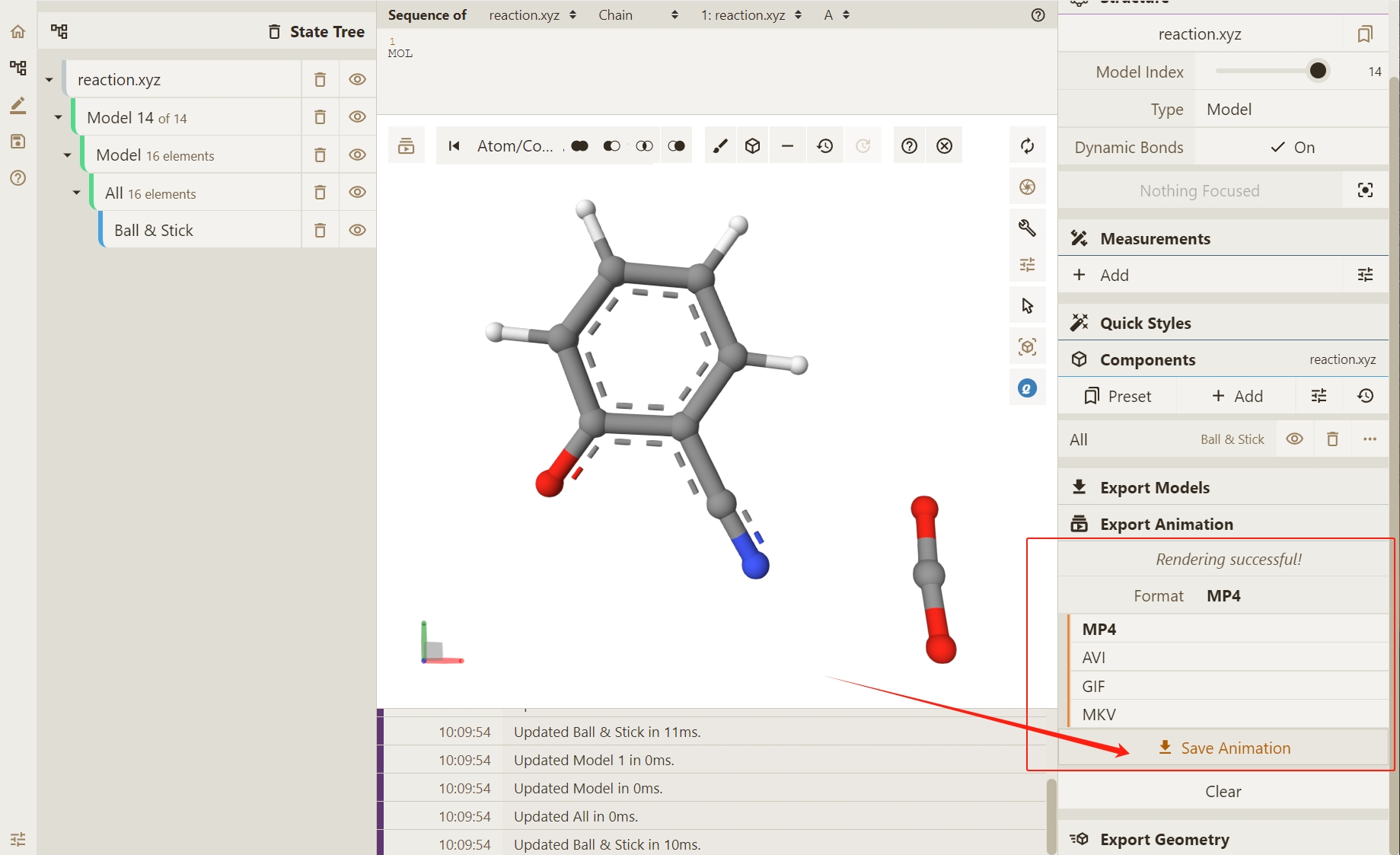

  1. 确定希望导出的文件类型后,点击Save Animation导出结果。

_images/91.png

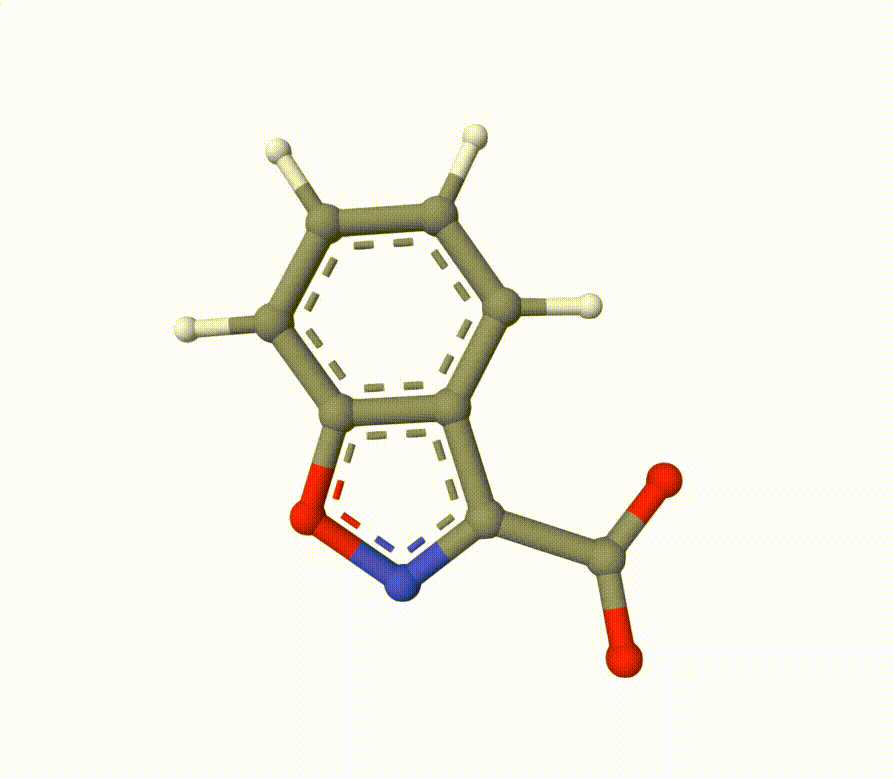

  1. 此处作为示例,为您展示 GIF 的输出结果。

    _images/11.gif

2.2. 以GRO + XTC文件为例查看轨迹并导出动画

本例中使用的文件可以在这里下载:Files.

XYZ格式中的轨迹既有坐标也有拓扑信息,但是很多分子动力学使用一些二进制格式的轨迹文件,如XTC(GROMACS 压缩格式),它们中并不包含拓扑信息。在 Qbics-MolStar 中,您可以组合任意包含拓扑信息和坐标信息的文件来读轨迹。这里以GRO+XTC来掩饰。

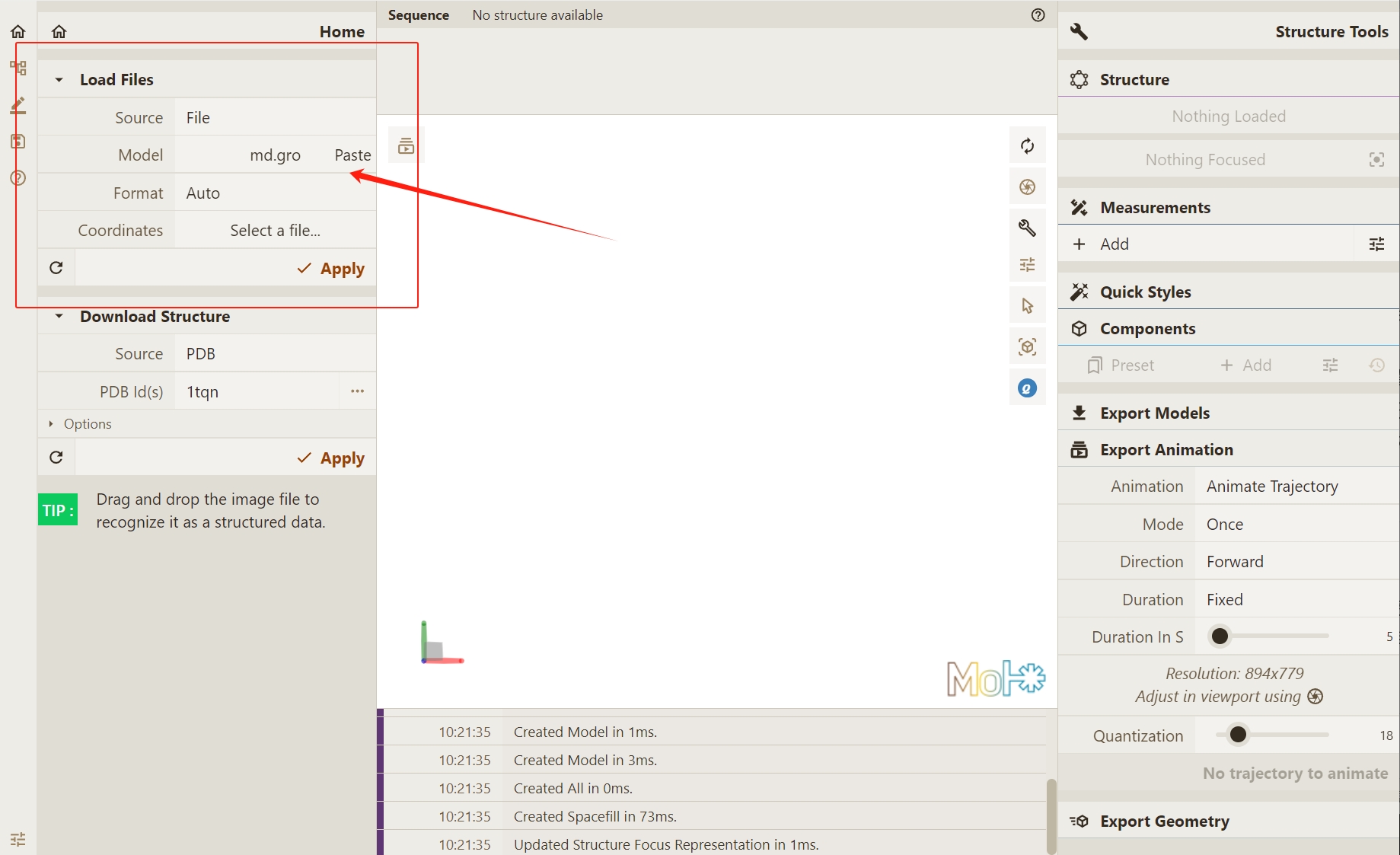

  1. Load Files - Model部分选择 .gro 文件作为体系的初始结构信息(选择文件的操作步骤详见访问与安装,可视化文件或SMILES代码):

_images/121.png

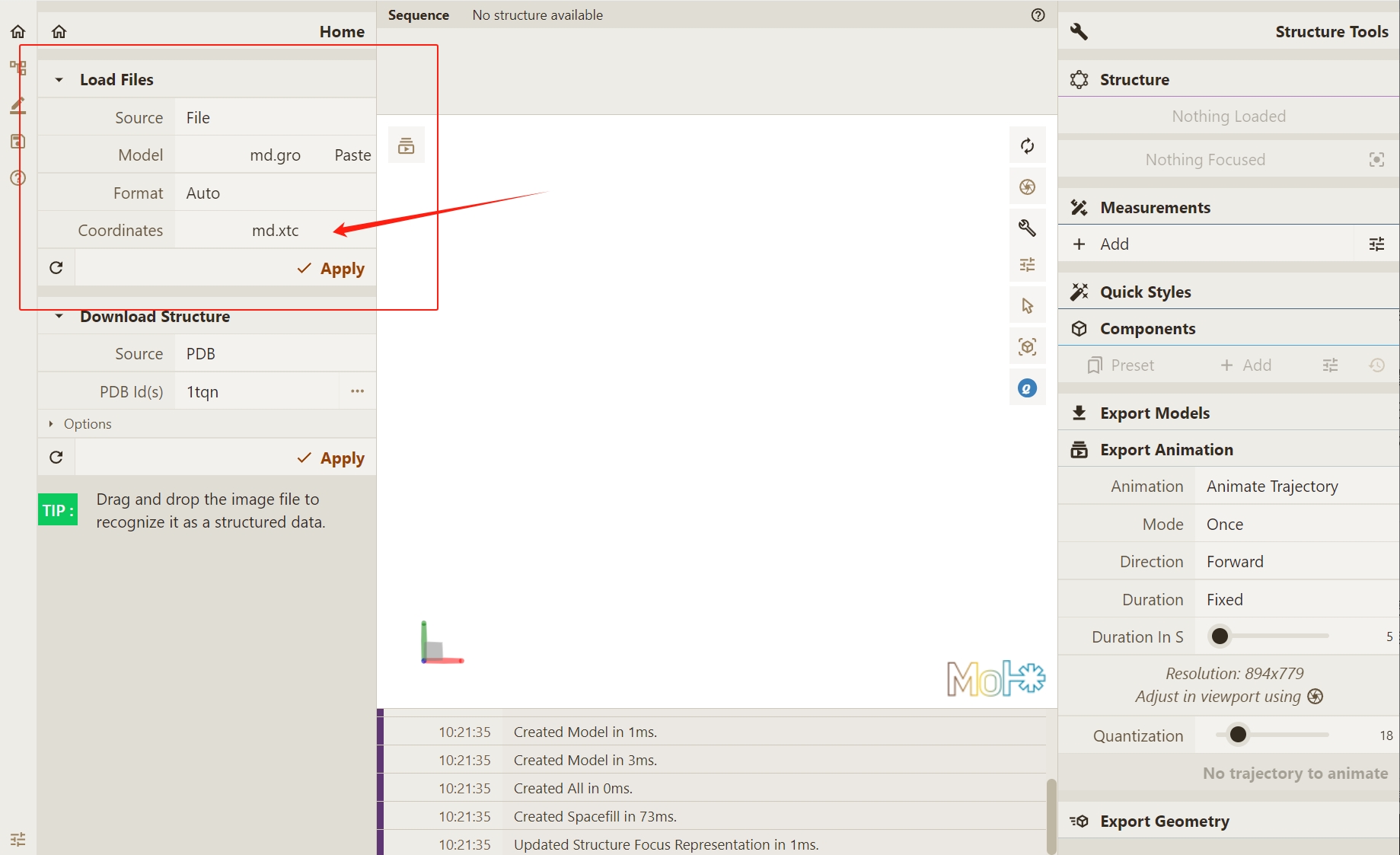

  1. Load Files - Coordinates部分选择 .xtc 文件获取模拟过程中的轨迹坐标信息(选择文件的操作步骤详见访问与安装,可视化文件或SMILES代码):

_images/131.png

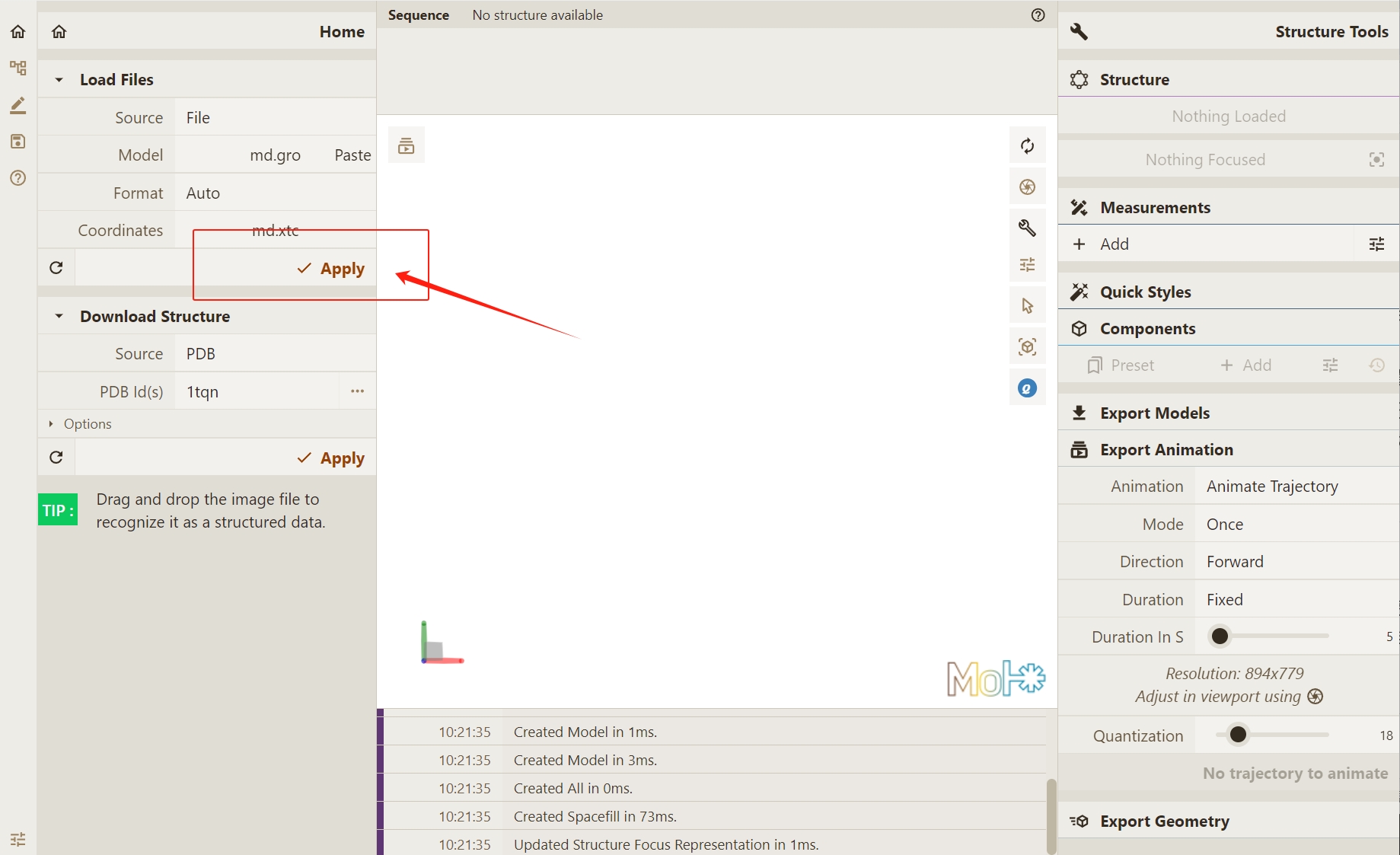

  1. 点击 Apply去命令 Qbics-MolStar 渲染轨迹

_images/141.png

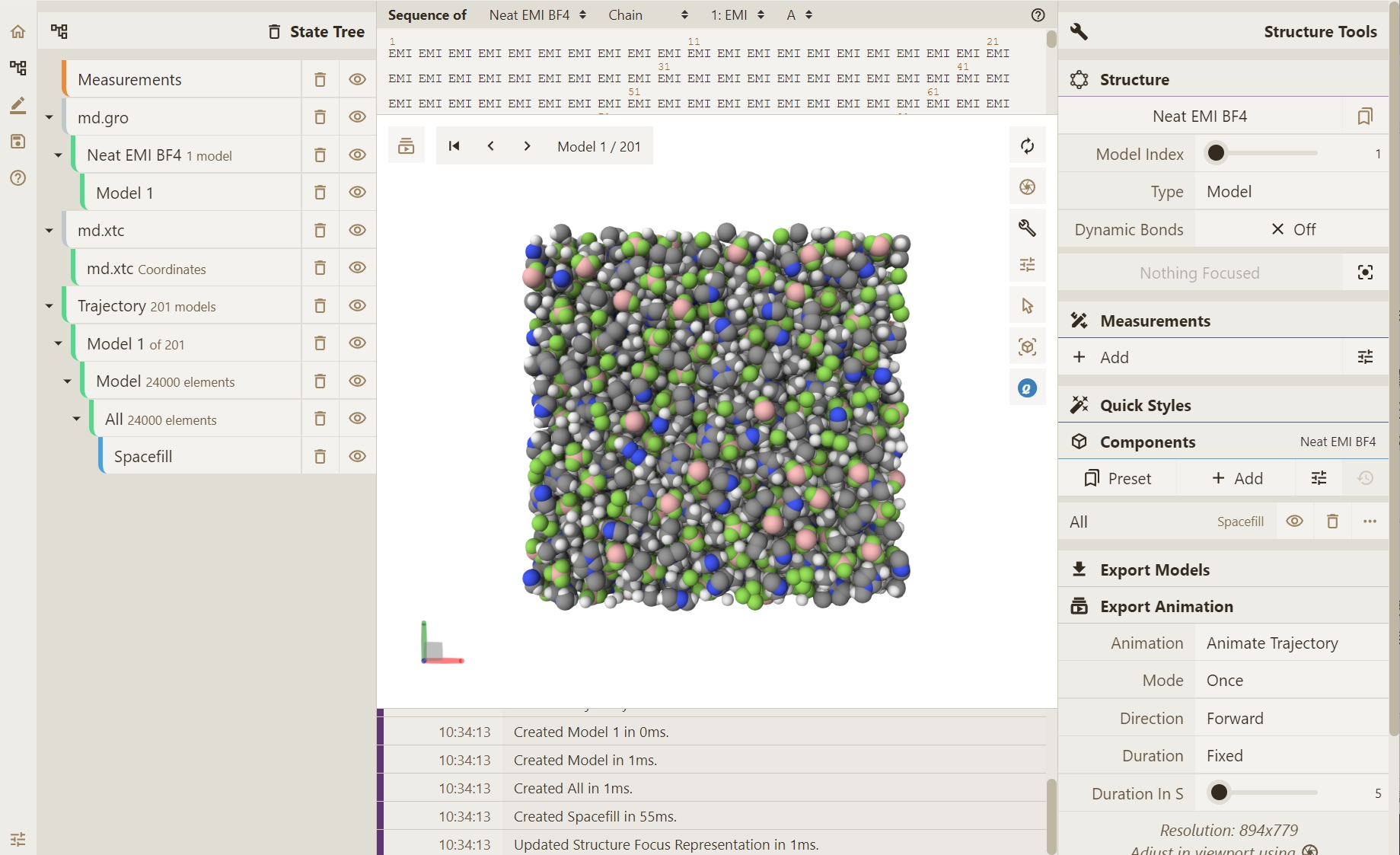

  1. 渲染结果如下:

_images/151.png

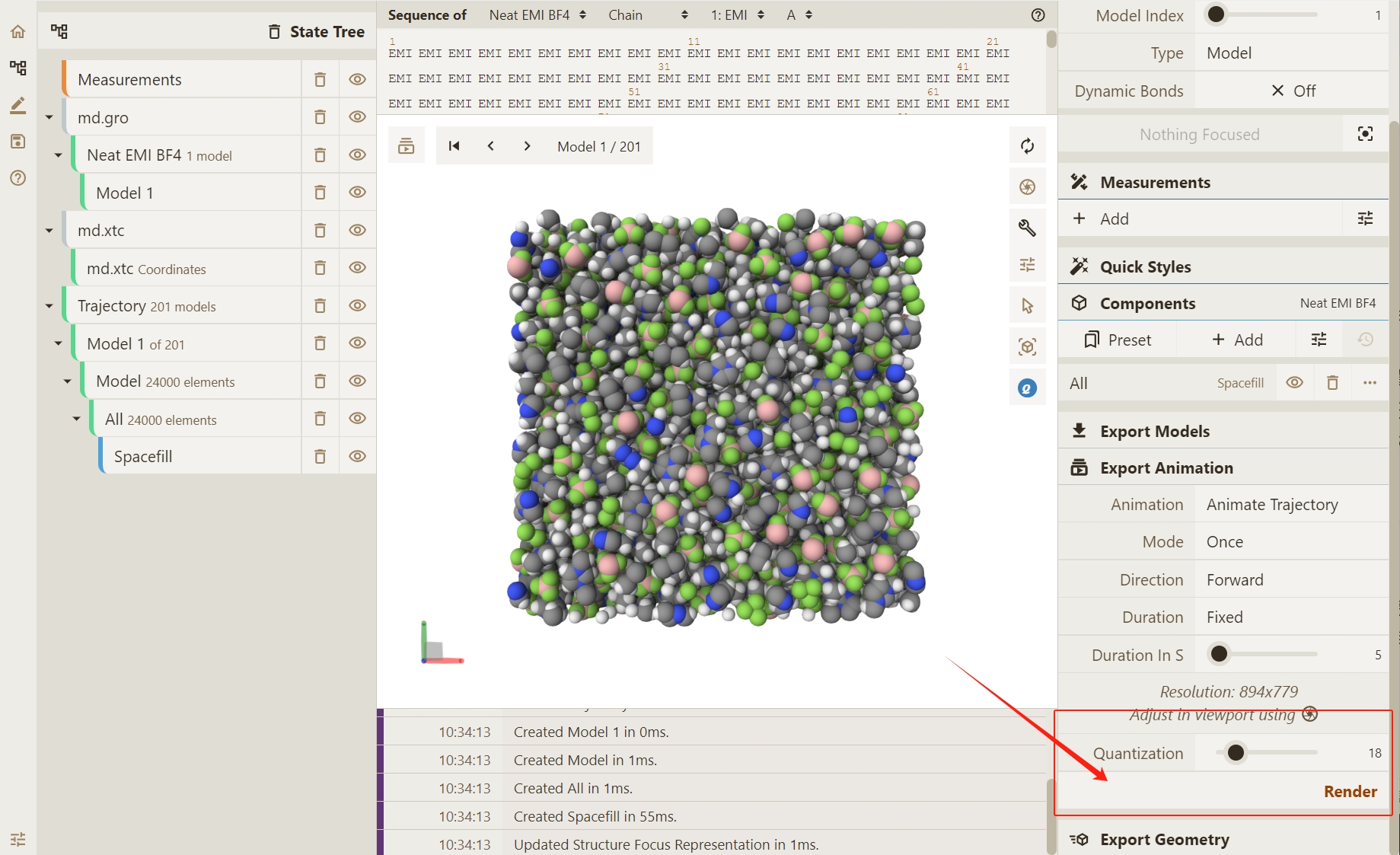

  1. 重复本篇教程的上一示例中,关于导出动画的操作流程。

_images/16.png

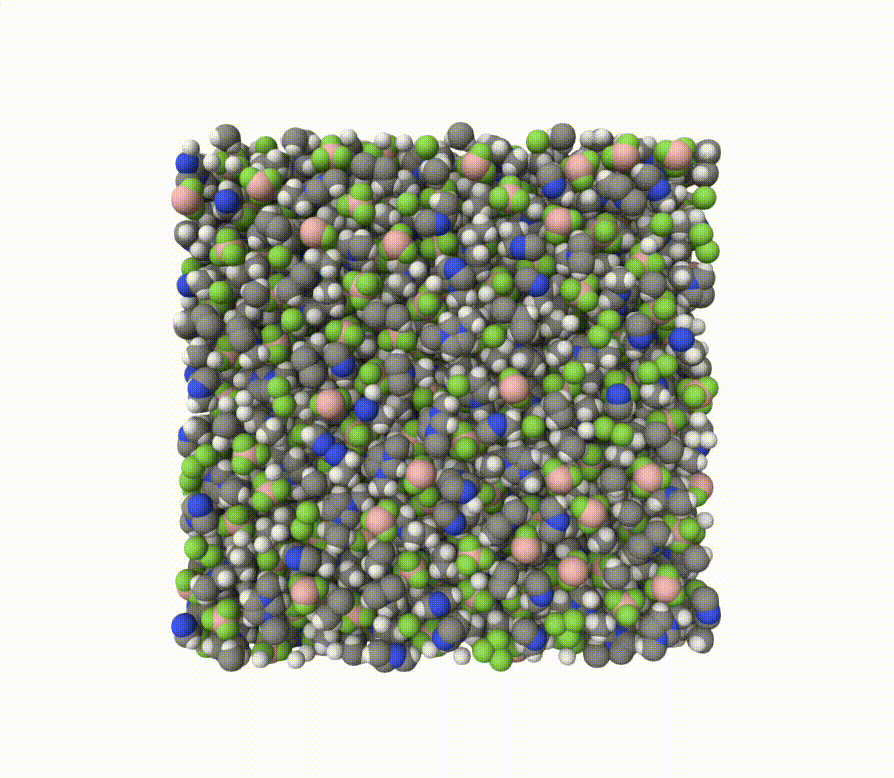

  1. 此处同样,以 GIF 文件格式作为示例为您展示轨迹动画结果。

    _images/17.gif

2.3. 以蛋白质为例导出旋转动画

  1. 在此处我们以 3KB0 蛋白质为例。

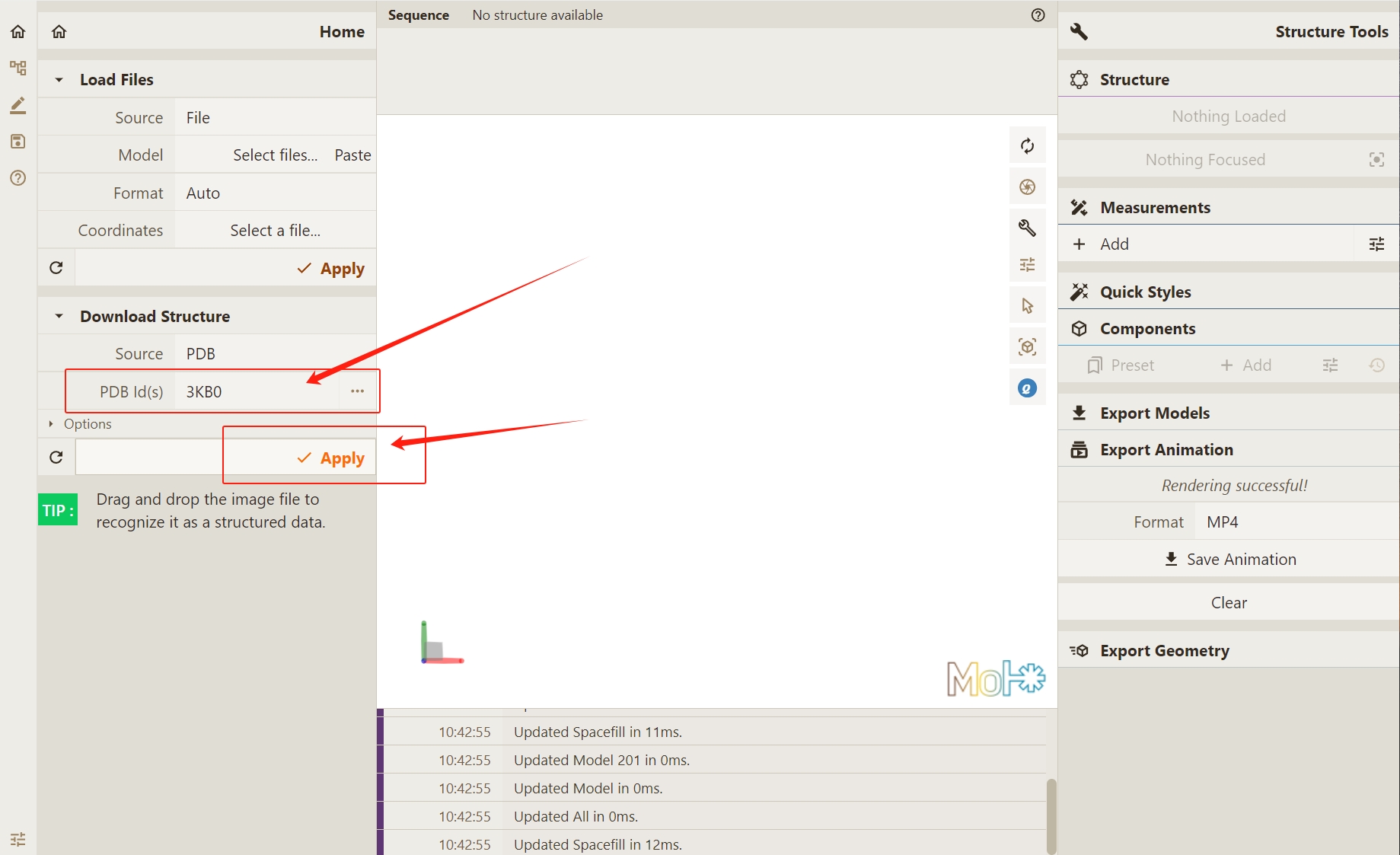

  2. 首先,我们在 PDB Id位置键入 3KB0, 并点击 Apply获取蛋白质文件。

_images/19.png

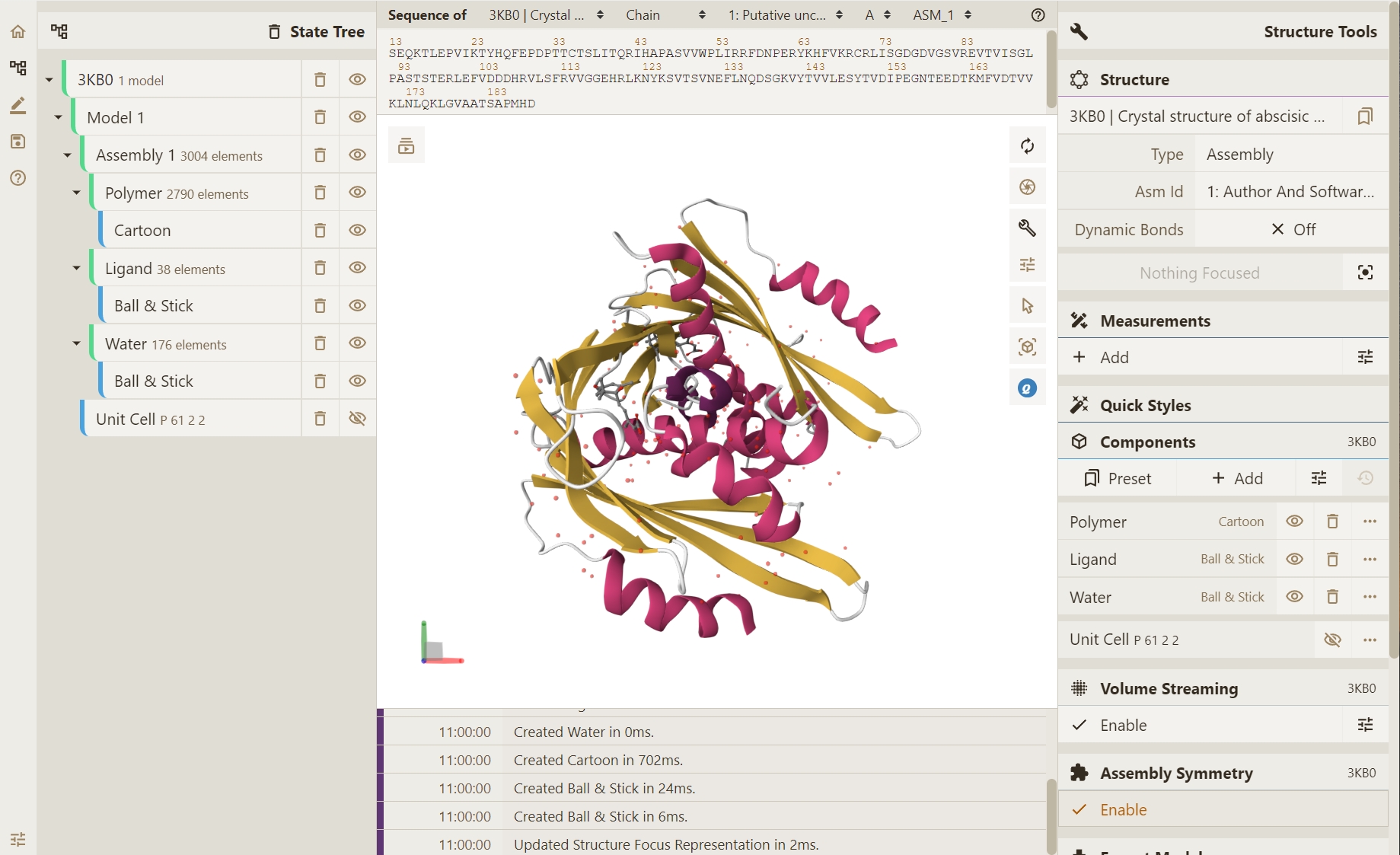

  1. 渲染结果如下:

_images/20.png

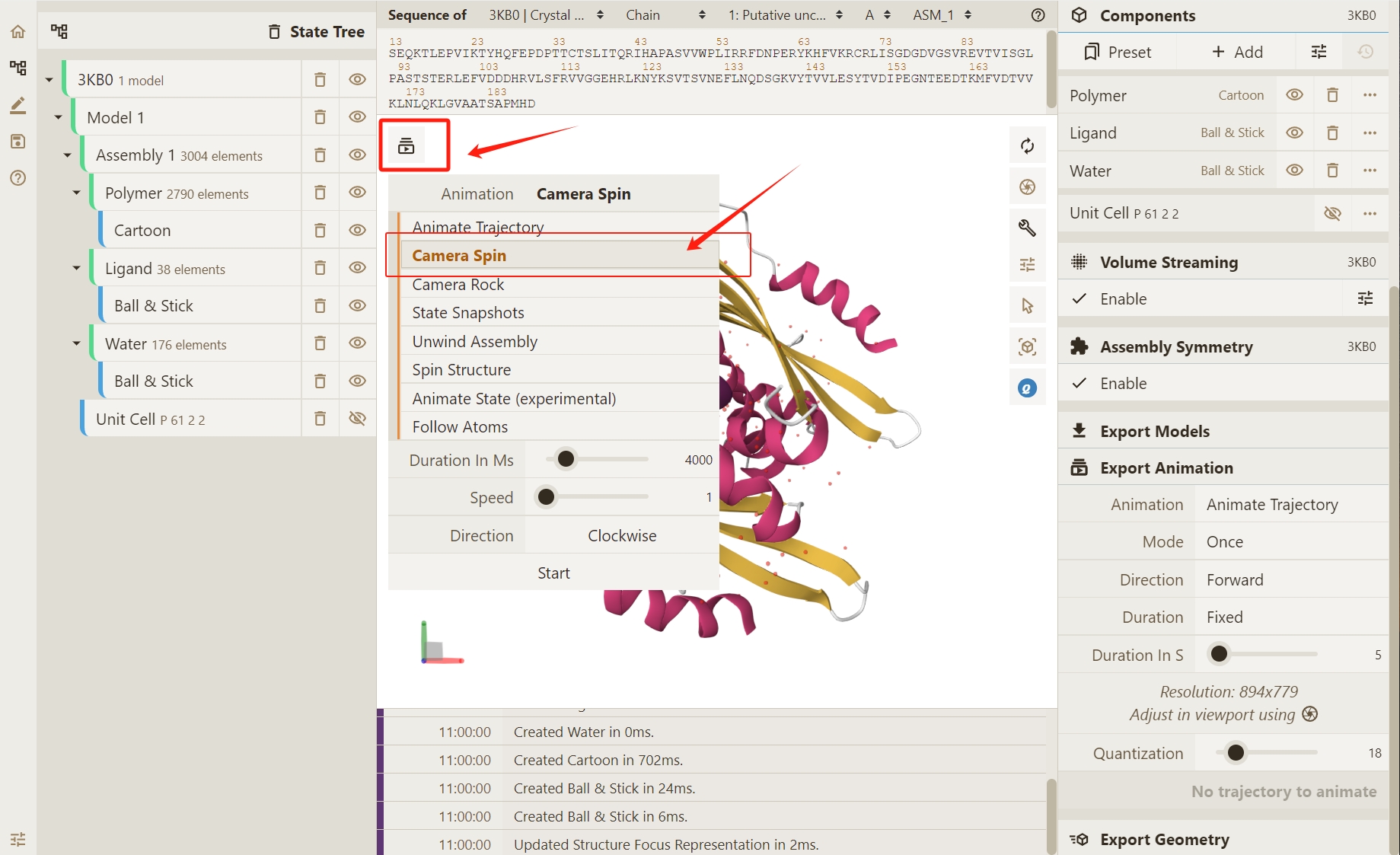

  1. 针对蛋白质体系,我们在 Animation选项中选择 :guilabel:`Camera Spin`(旋转相机视角)来进行动画演示

_images/211.png

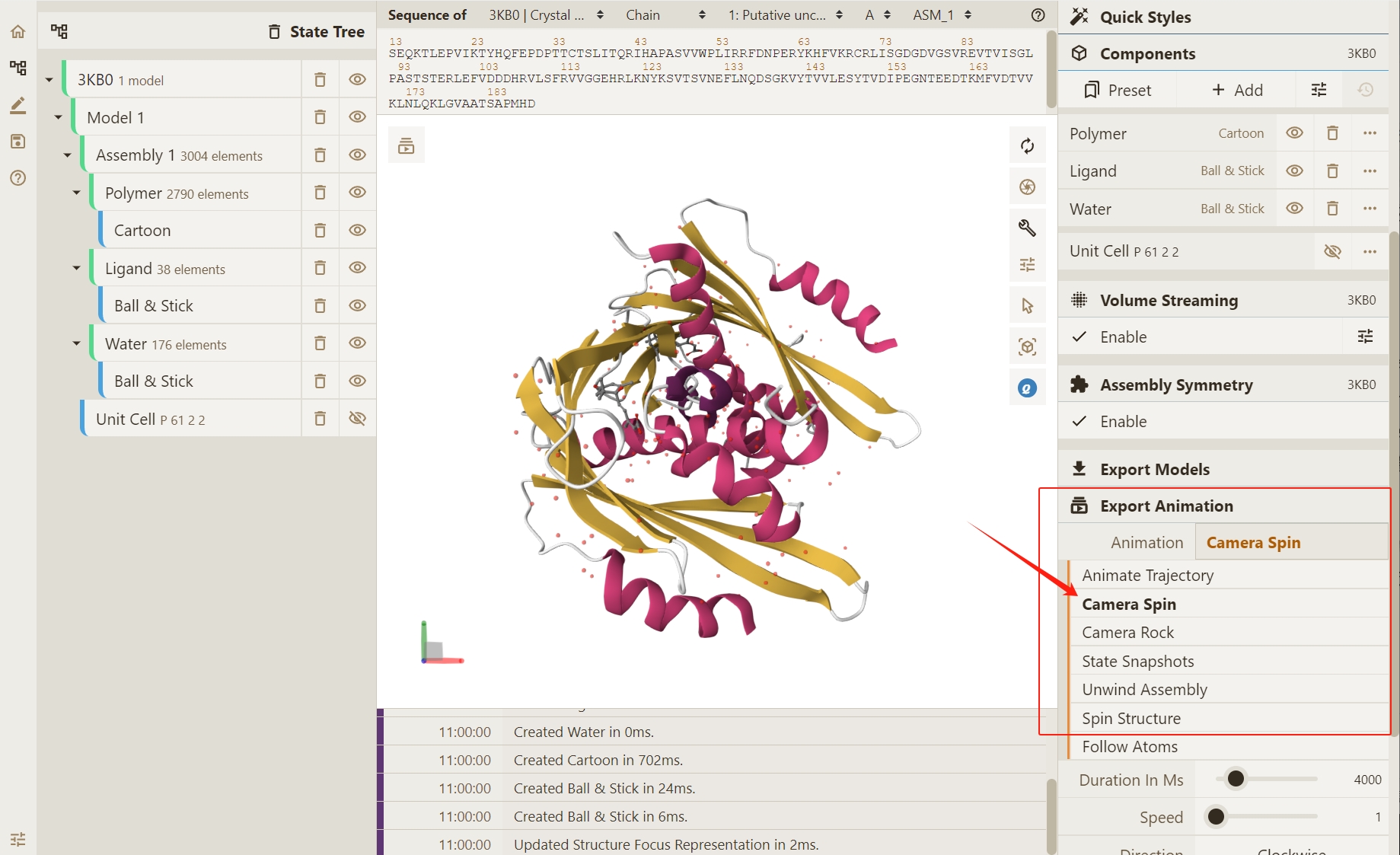

  1. Export Animation部分,更改默认 Animate TrajectoryCamera Spin

_images/22.png

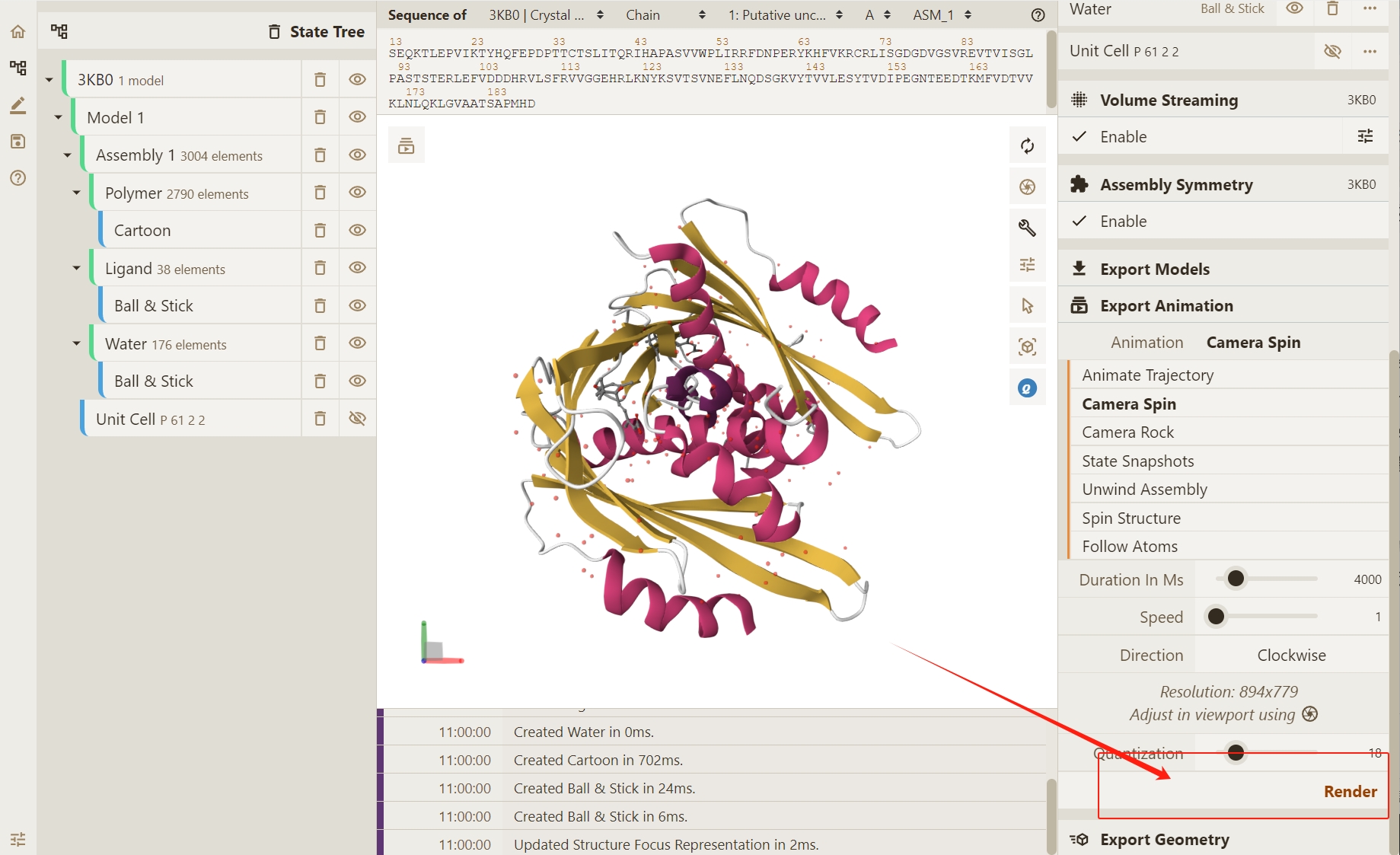

  1. 点击 Render按钮,使 Qbics-Molstar 实现轨迹渲染:

_images/23.png

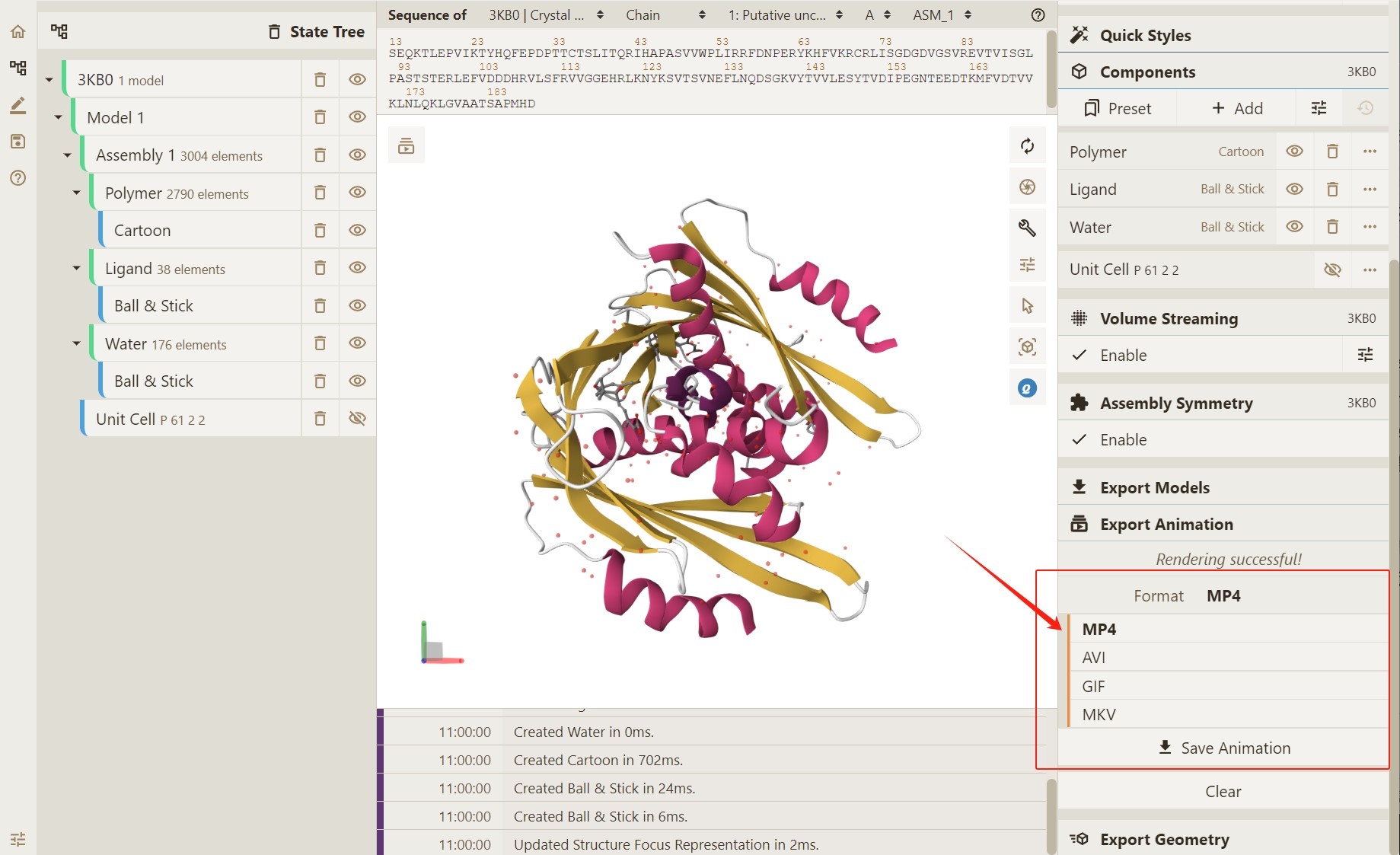

  1. 我们在此处同样选取 GIF 格式的动画,并将输出文件作为示例进行展示。

_images/24.png _images/26.gif
