3. 可视化电子结构
3.1. 通过.mwfn实现电子结构可视化
本例中使用的文件可以在这里下载:Files
.
此处以 15-冠醚-5 闭壳层分子体系的单点能计算为例,通过 Qbics-MolStar 可视化其电子结构;

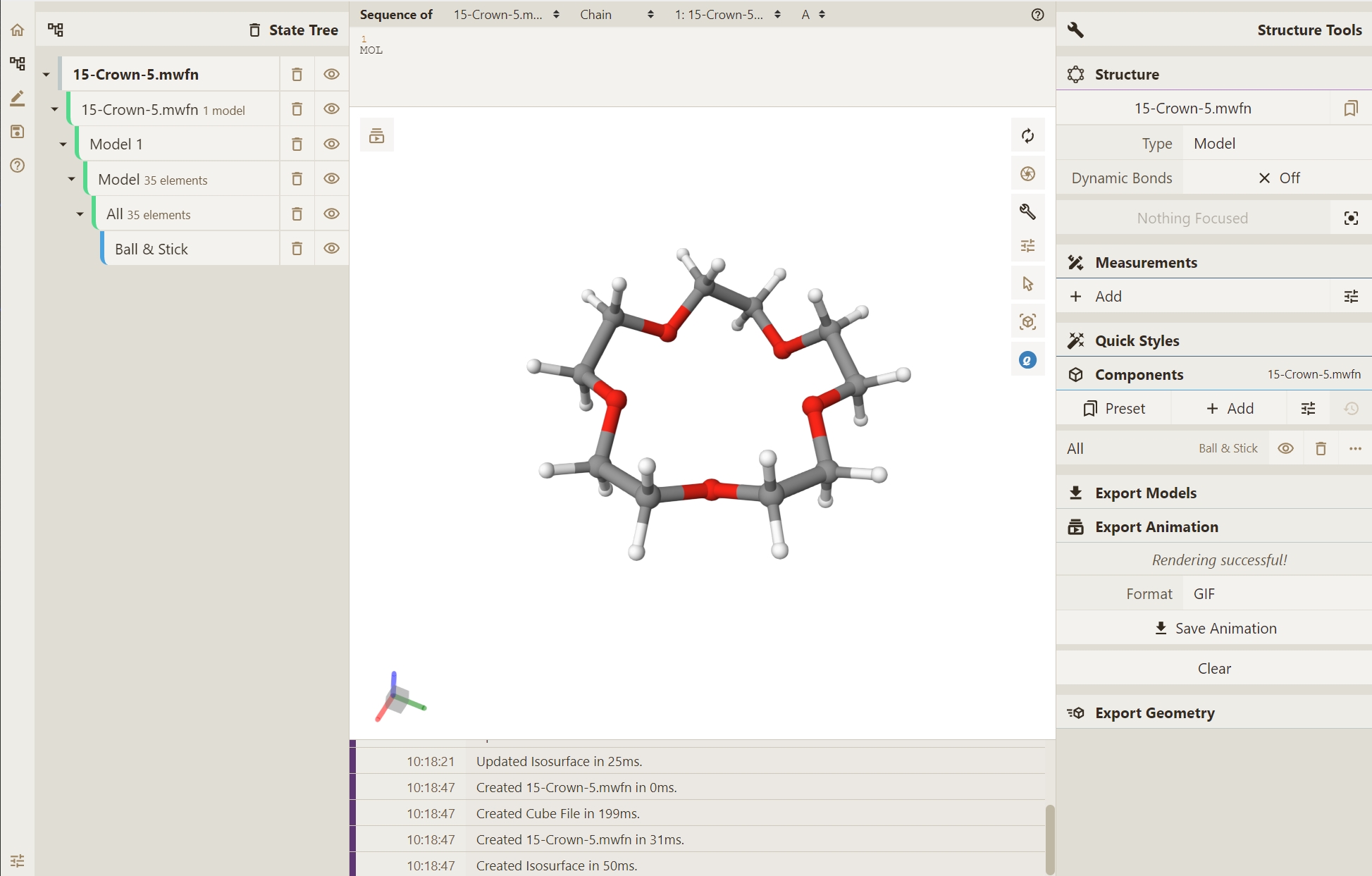

通过访问与安装,可视化文件或SMILES代码:的两种方法(拖拽 / 选择文件)使 .mwfn 文件在 Qbics-MolStar 界面显示渲染,结果如下:

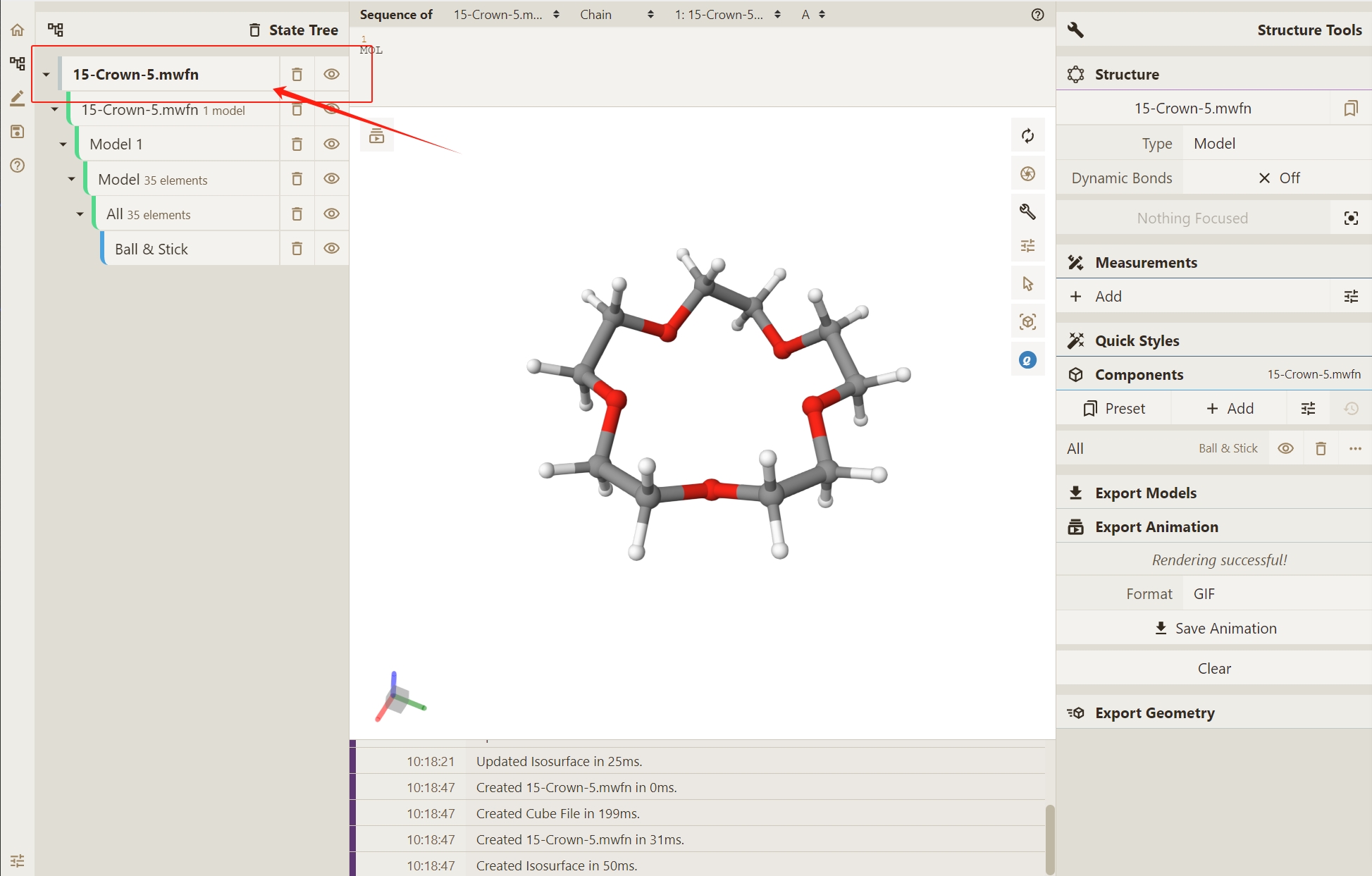

可以观察到,界面左侧会弹出当前渲染体系的文件名:15-Crown-5.mwfn:
渲染体系的分子轨道:

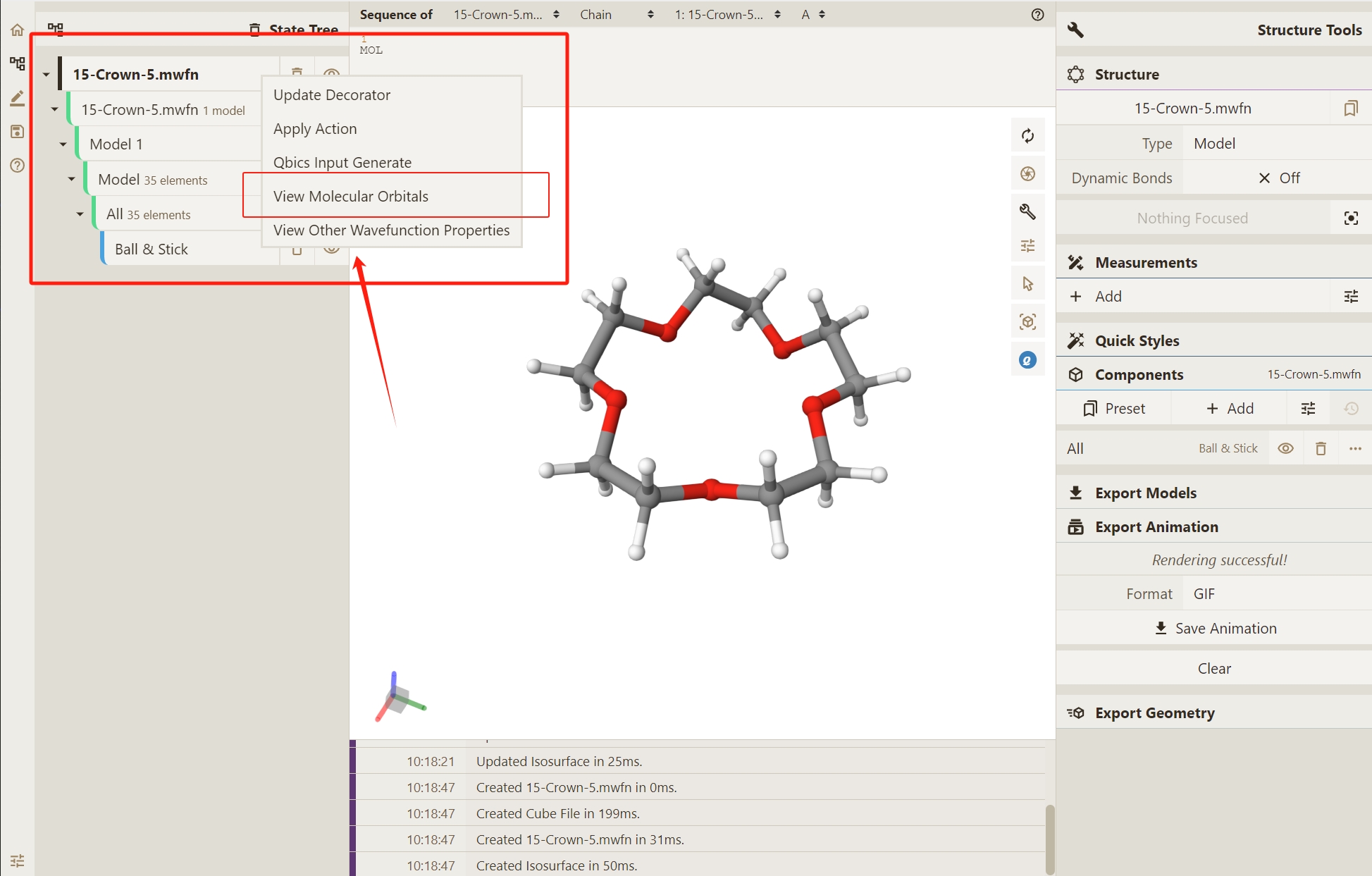

鼠标移动至文件名所在位置,点击右键,选择 View Molecular Orbitals 以实现分子轨道渲染的准备工作:

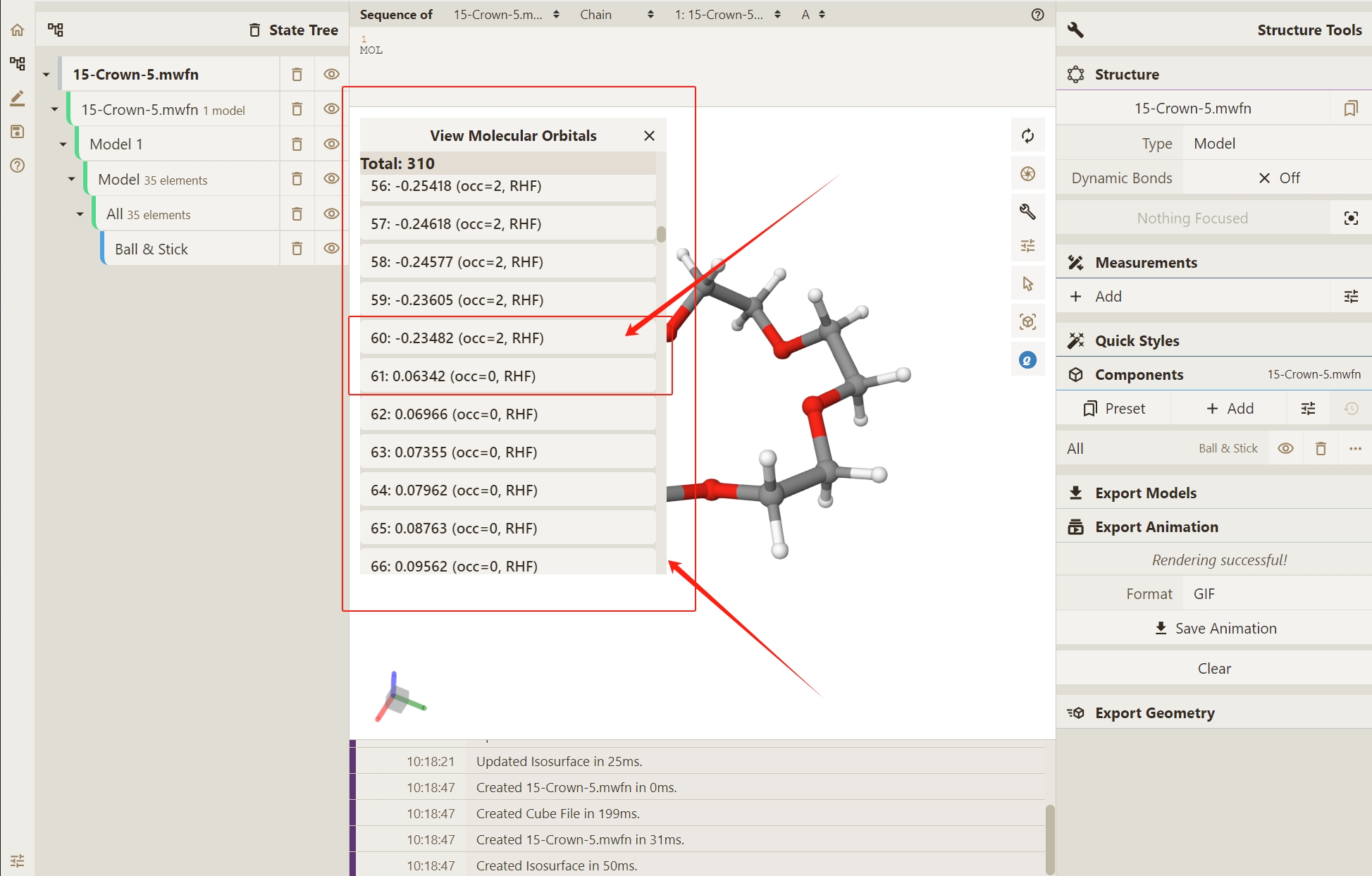

点击 View Molecular Orbitals 选项后,会提示当前分子体系的轨道序号。轨道序号越大,轨道的能量越高。同时,``occ``表示当前轨道的占据数。
occ=0
表示未占据的虚轨道;occ=2
表示完全占据的轨道;occ=1
通常表示开壳层体系中的单占轨道。
如下图展示,我们发现,轨道序号60为最高占据轨道HOMO,为最后一个
occ=2
的轨道。轨道序号61为最低非占据轨道,为第一个occ=0
的轨道。

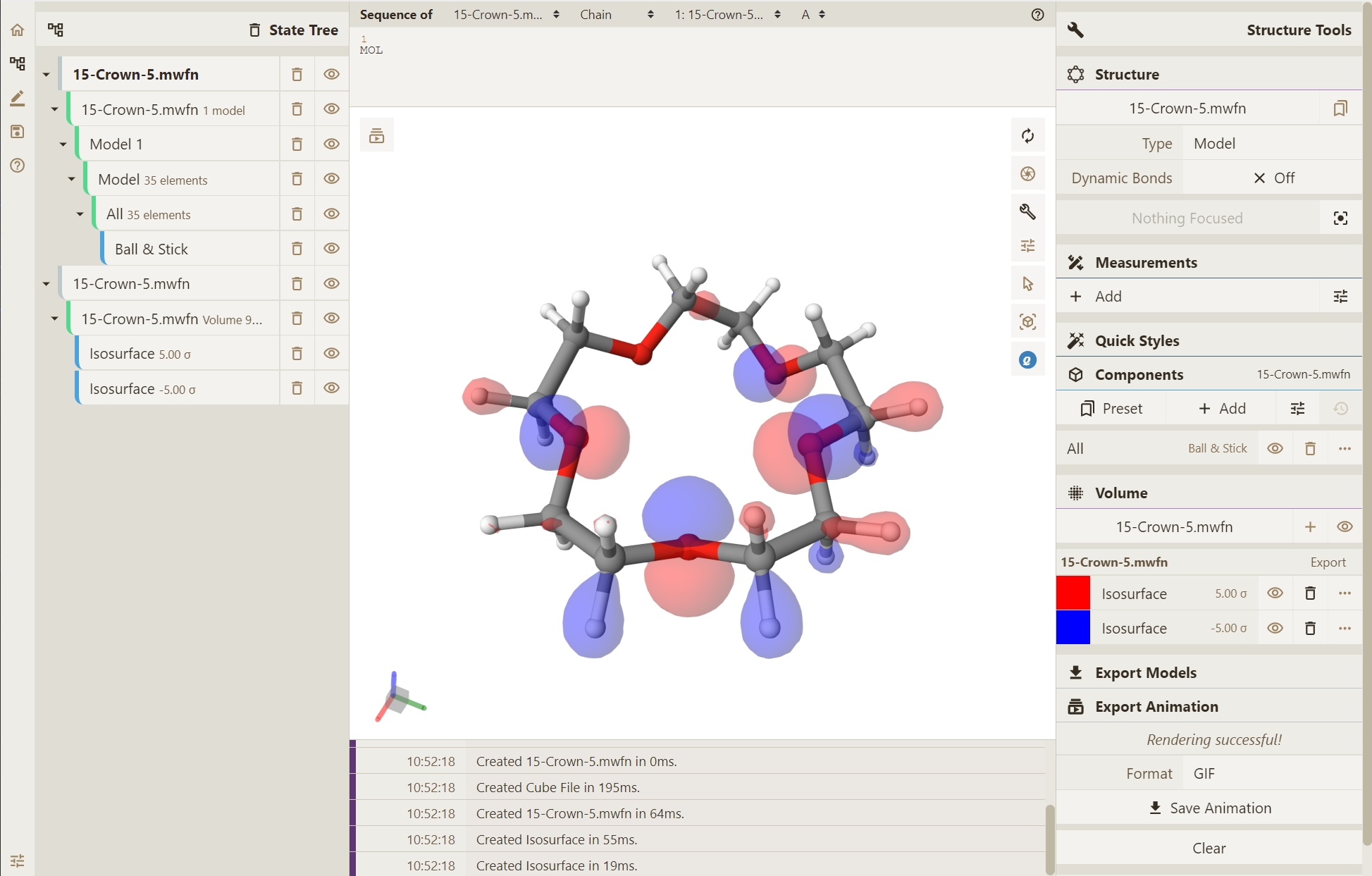

此处,我们点击轨道序号60,以 HOMO 轨道为例进行轨道渲染。默认渲染结果如下:
调整分子轨道渲染样式
调整分子轨道渲染的透明度

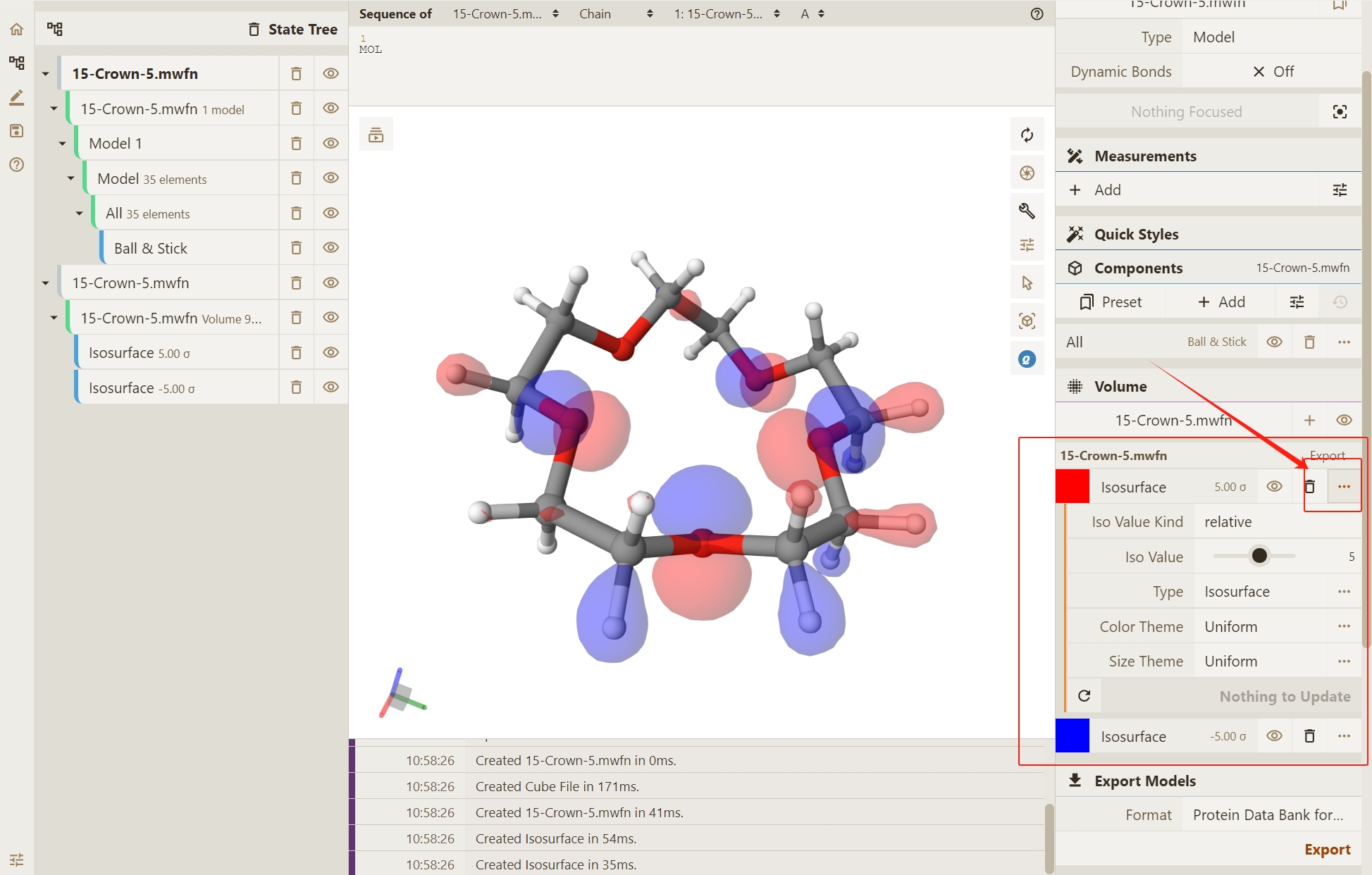

点击右侧 Actions 按钮弹出渲染样式修改框,此处我们修改正相位轨道区域。
默认

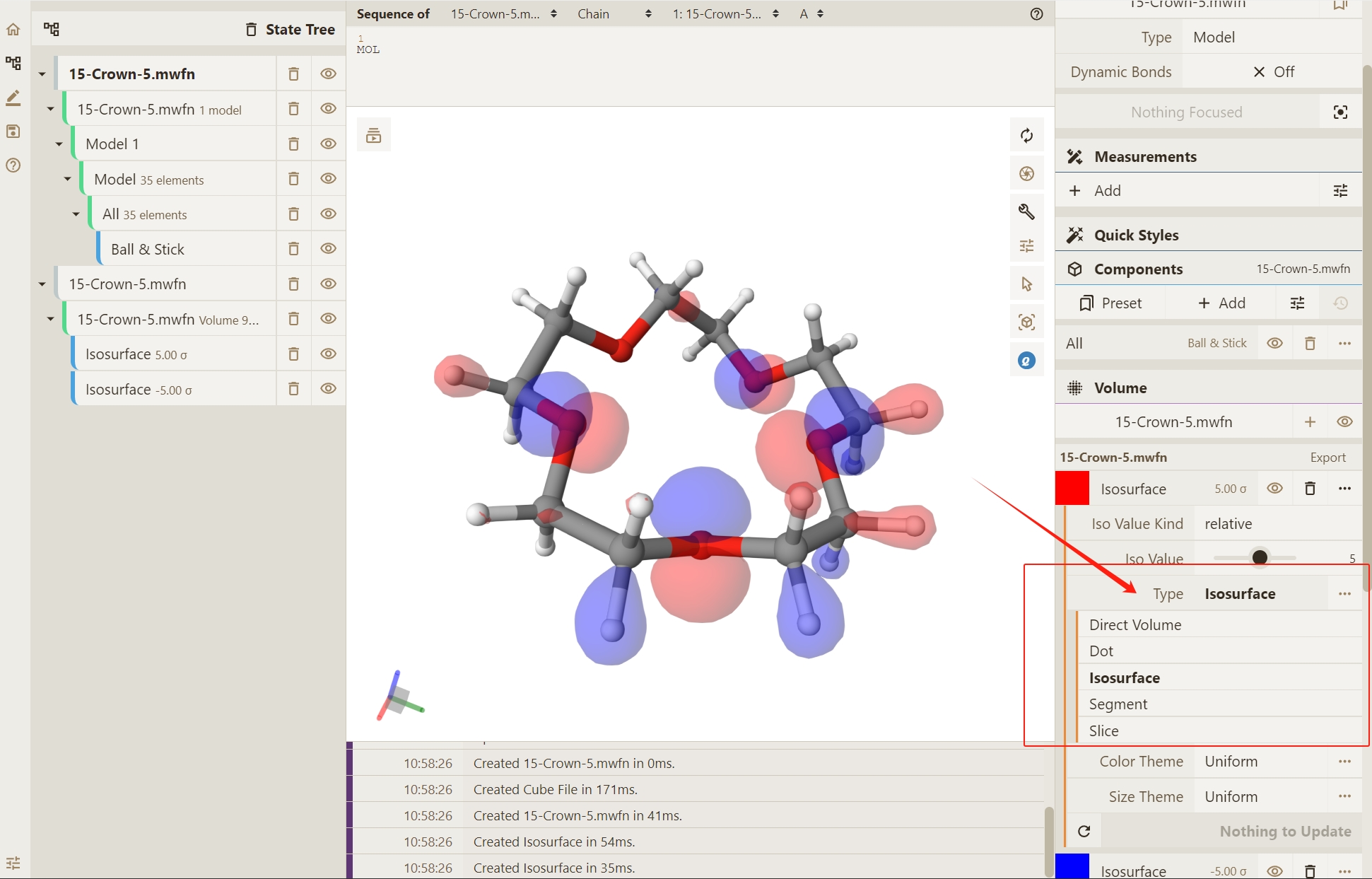

type
为Isosurface
选项,除此选项之外,还包括Direct Volumn
,Dot
,Segment
以及Slice
。
在选中
Isosurface

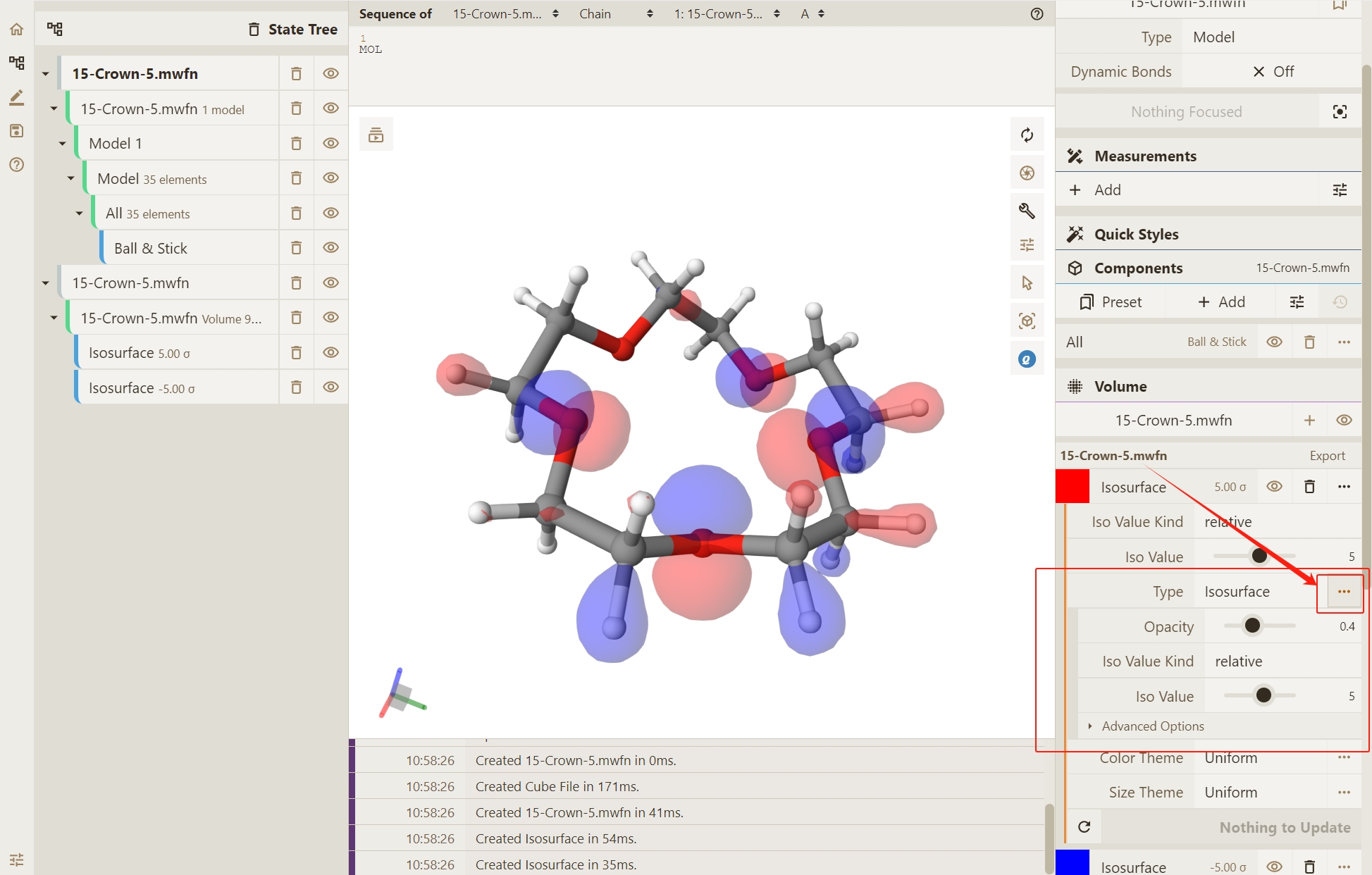

的基础之上,点击右侧的 Type Properties 按钮以进一步获得样式修改选项:

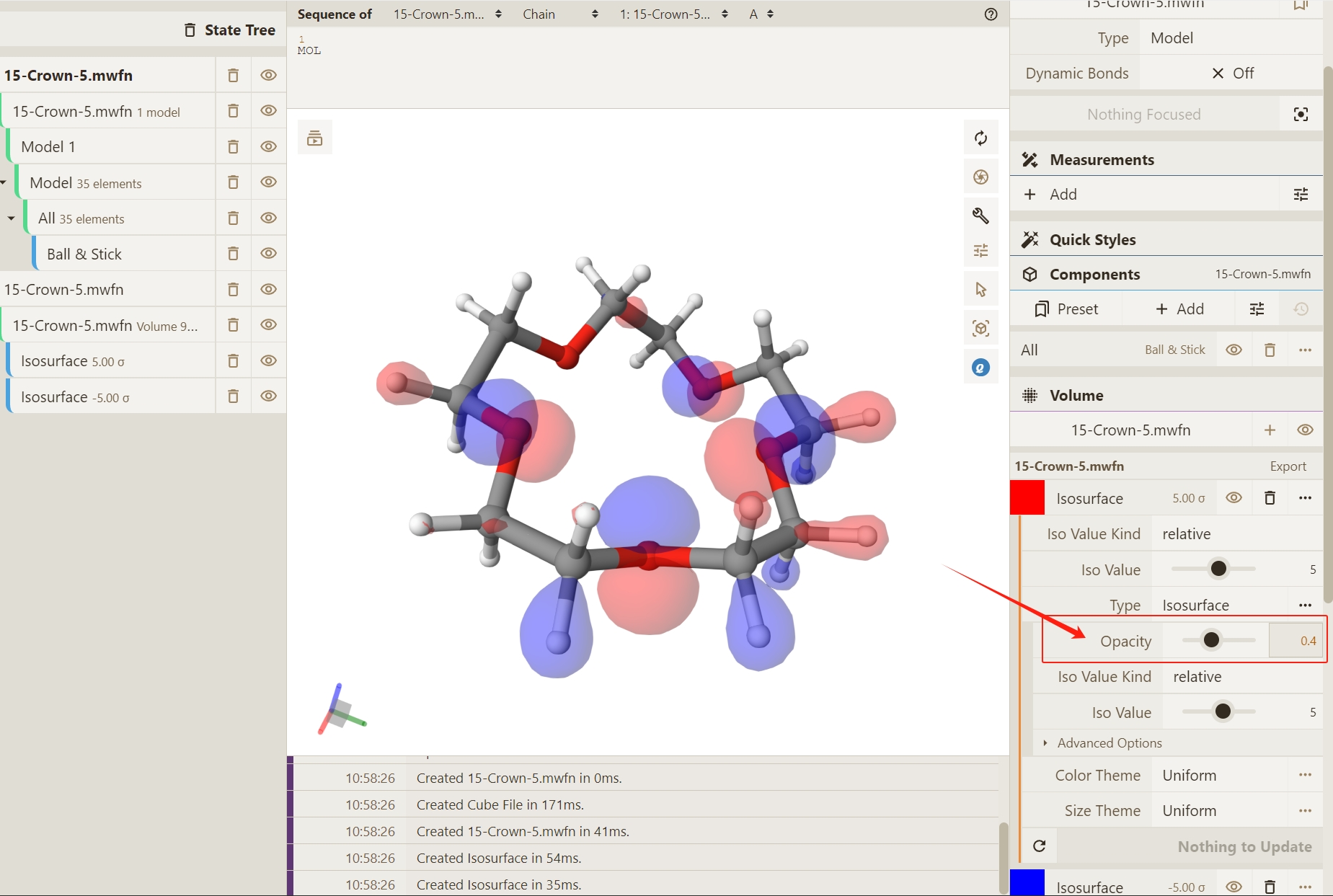

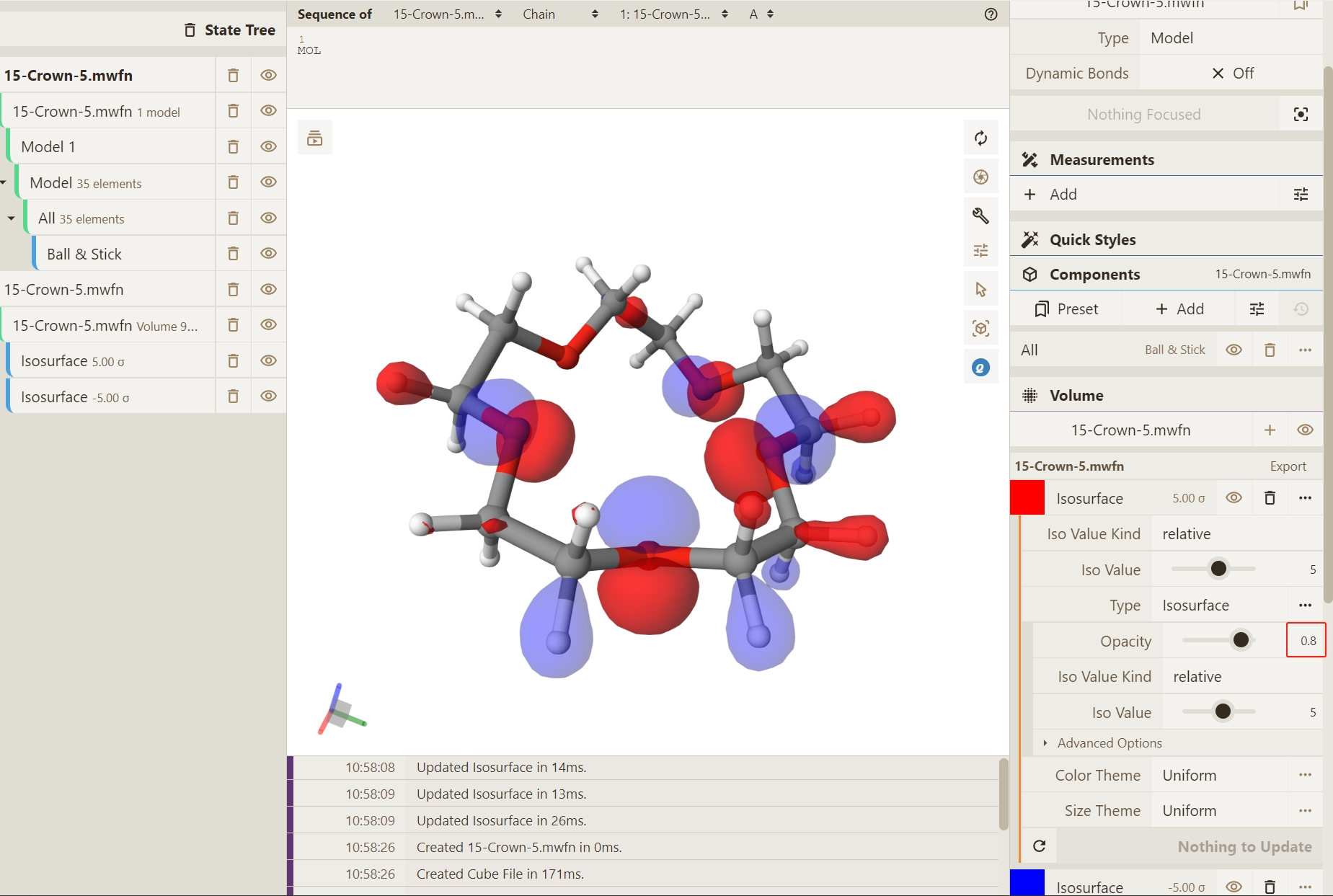

在 Opacity 一栏内,通过拖拽进度条或直接键入数字的方式,自定义轨道展示透明度:
默认情况下 Opacity 的数值为
0.4
。 此处,我们将 Opacity 调整至0.8
,为您演示分子轨道样式的改变:
调整分子轨道渲染的颜色

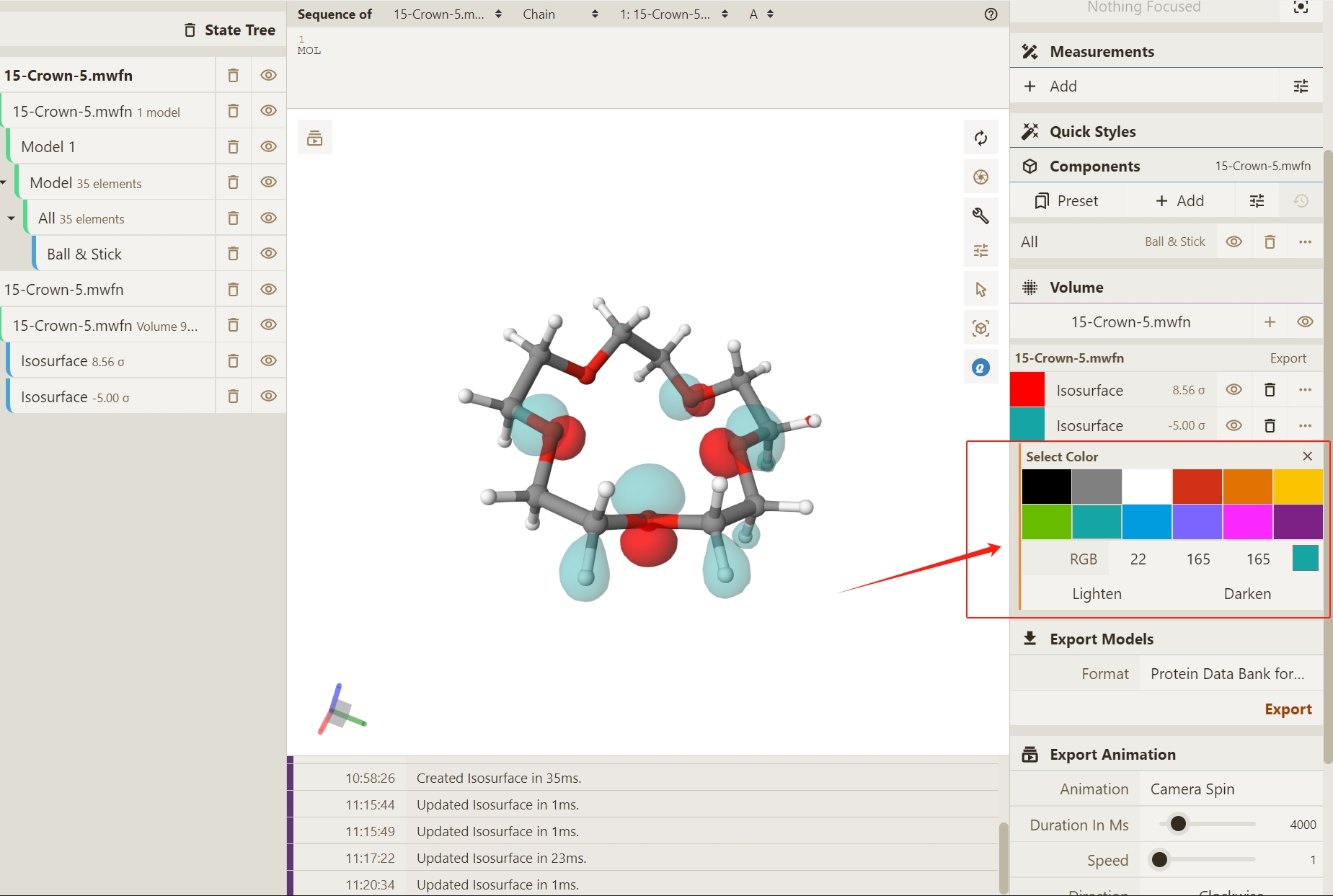

在当前界面右下角,点击色块以获得 Select Color 选项,此处我们修改负相位轨道区域:
- 您可以有两种方式去调整分子轨道渲染的颜色:
直接选用 Select Color 下方默认的色块,如湖蓝色。

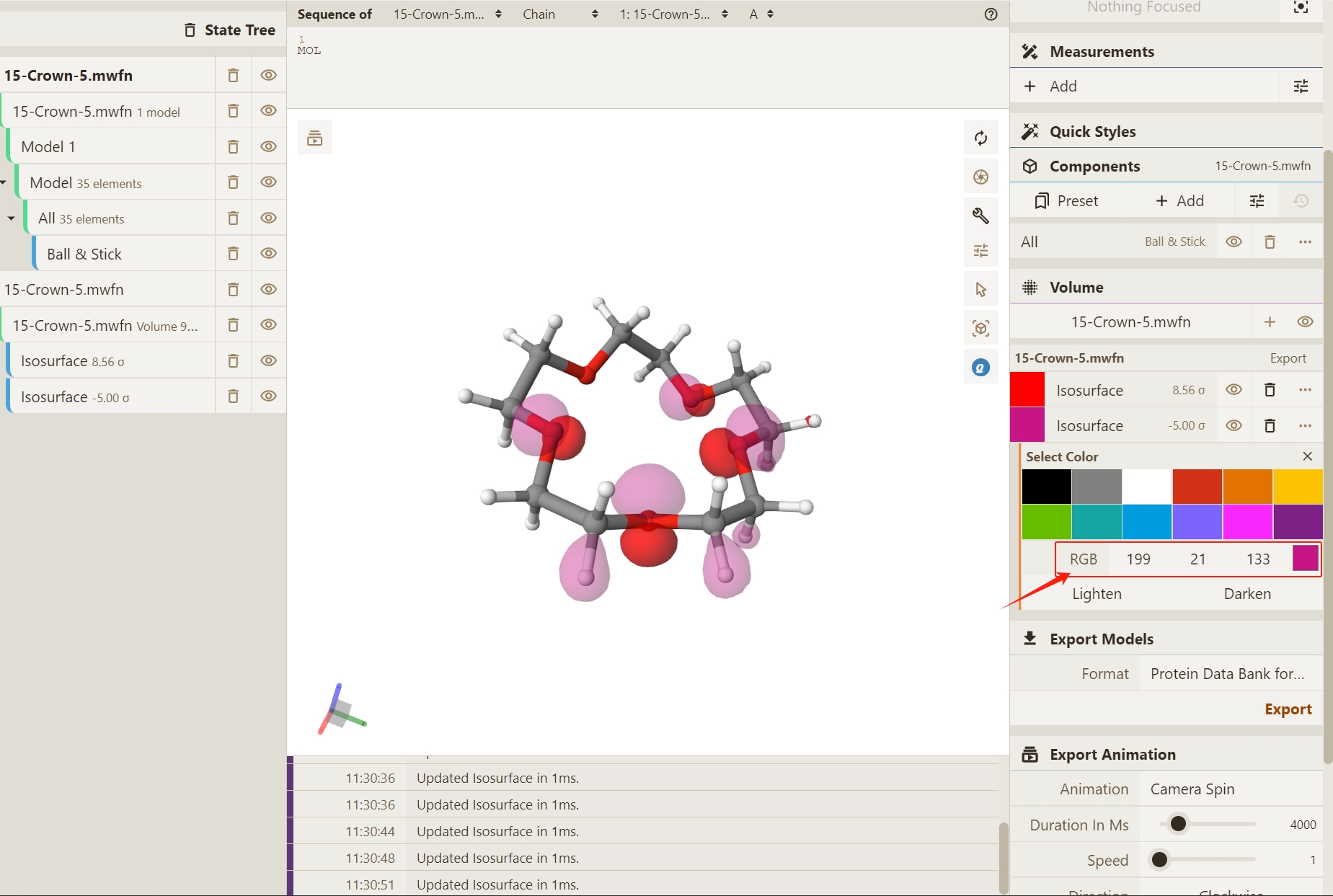

在 RGB 选项 中,可以手动输入数值来指定渲染颜色,如
RGB(199, 21, 133)
。
- 调整分子轨道等值面的数值方式:

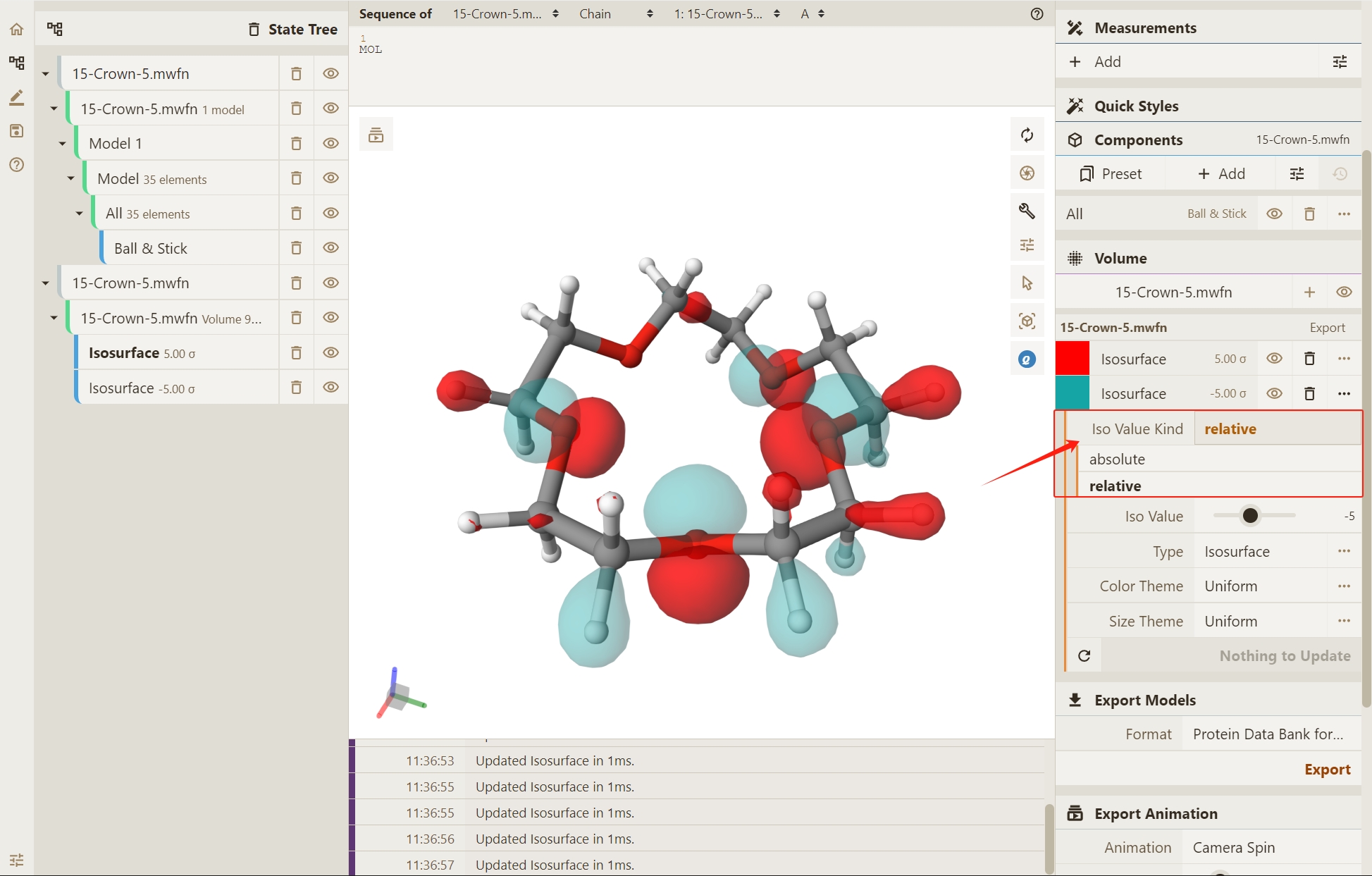

- 在 Iso Value Kind 部分存在两种调整等值面的选项
absolute:使用绝对数值来定义等值面
relative:使用相对比例来定义等值面(默认)
若我们选取默认
relative
作为等值面定义的方式,其 Iso Value 数值默认为了±5

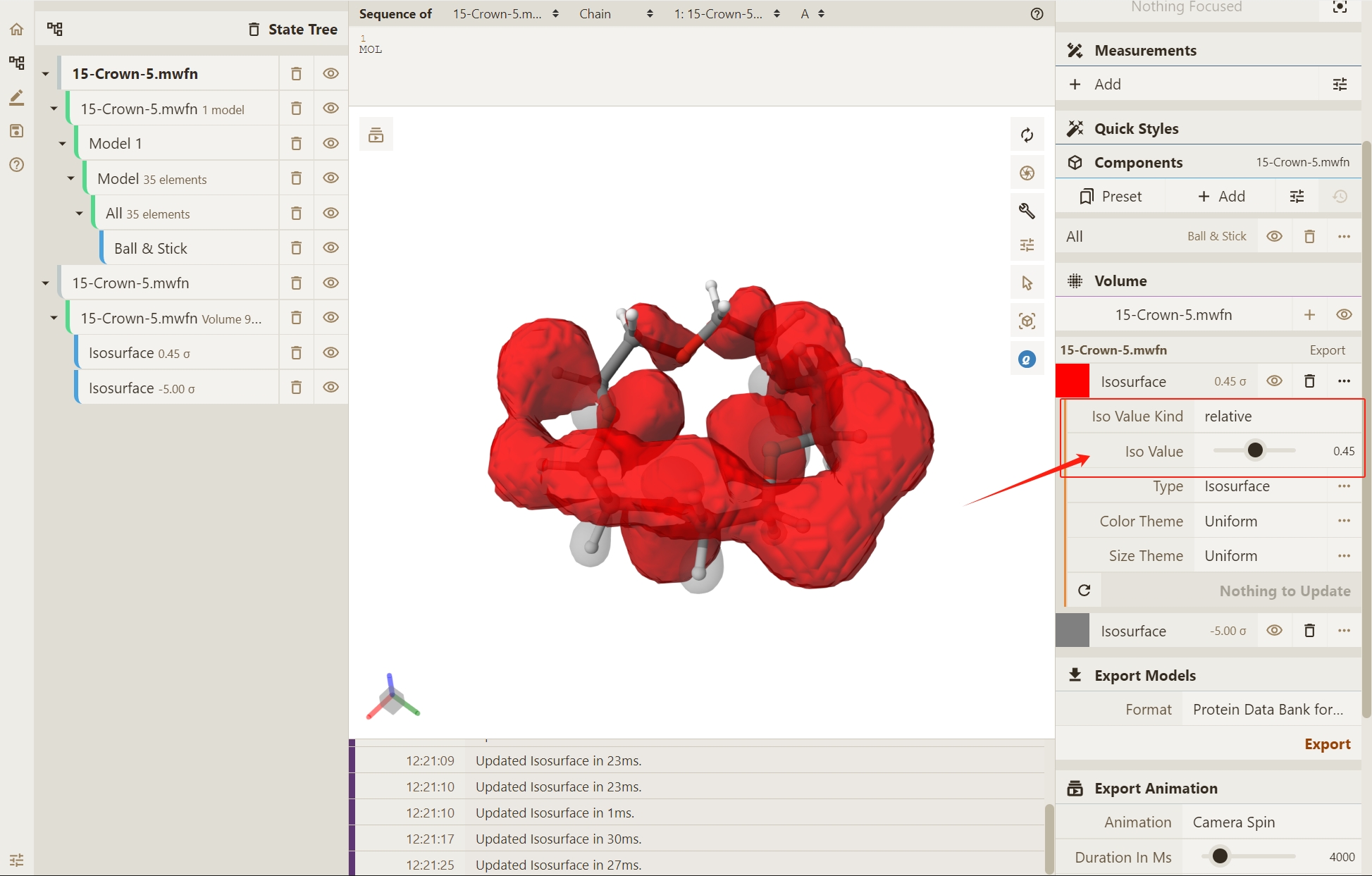

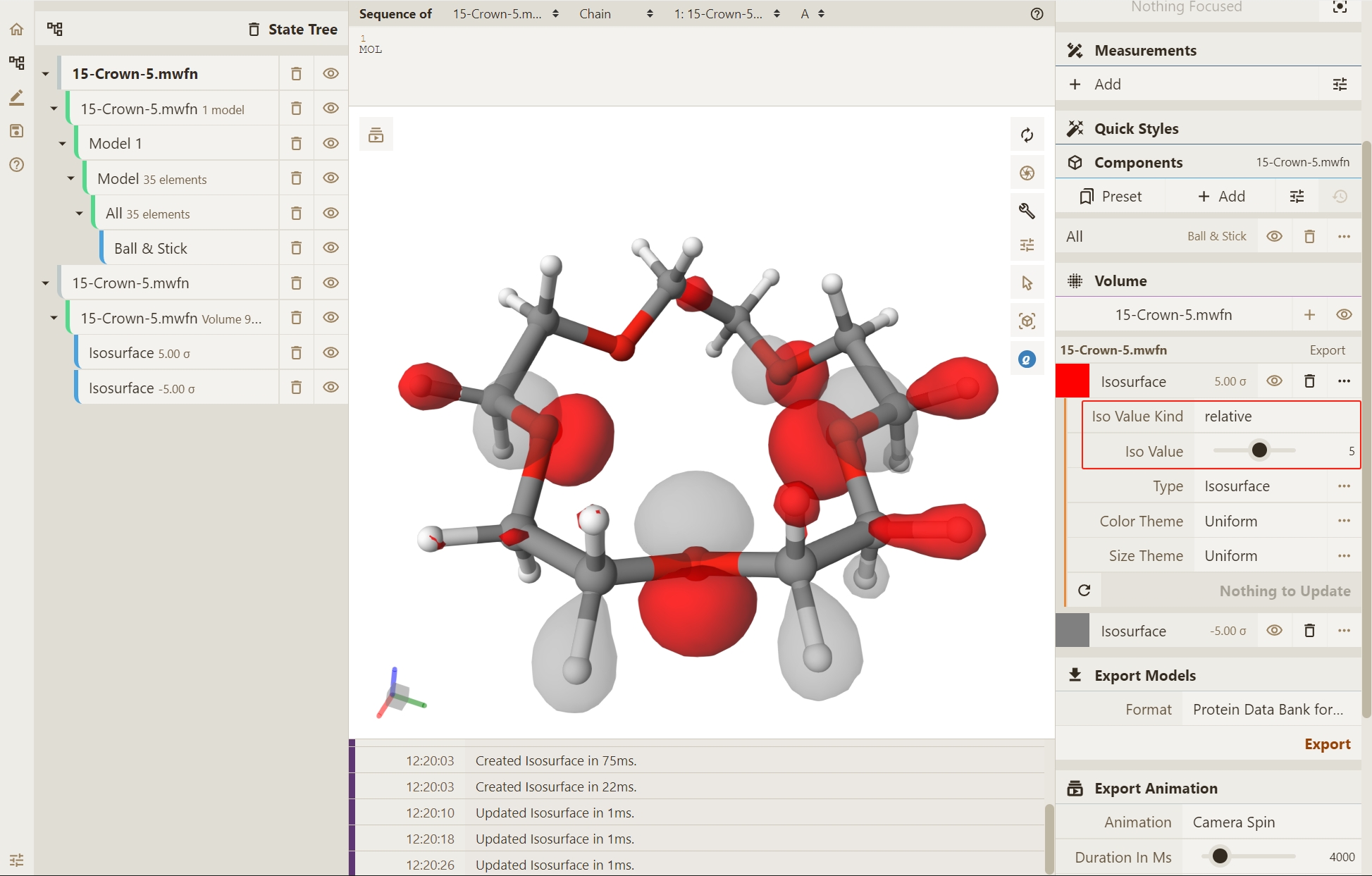

。 您可以通过拖拽进度条或直接键入数字的方式去修改 Iso Value 的数值。 在这里,我们以正相位轨道区域为例,分别为您提供了默认数值(5
)下的分子轨道渲染以及手动修改(0.45
)的分子轨道渲染结果:
若我们选取
absolute

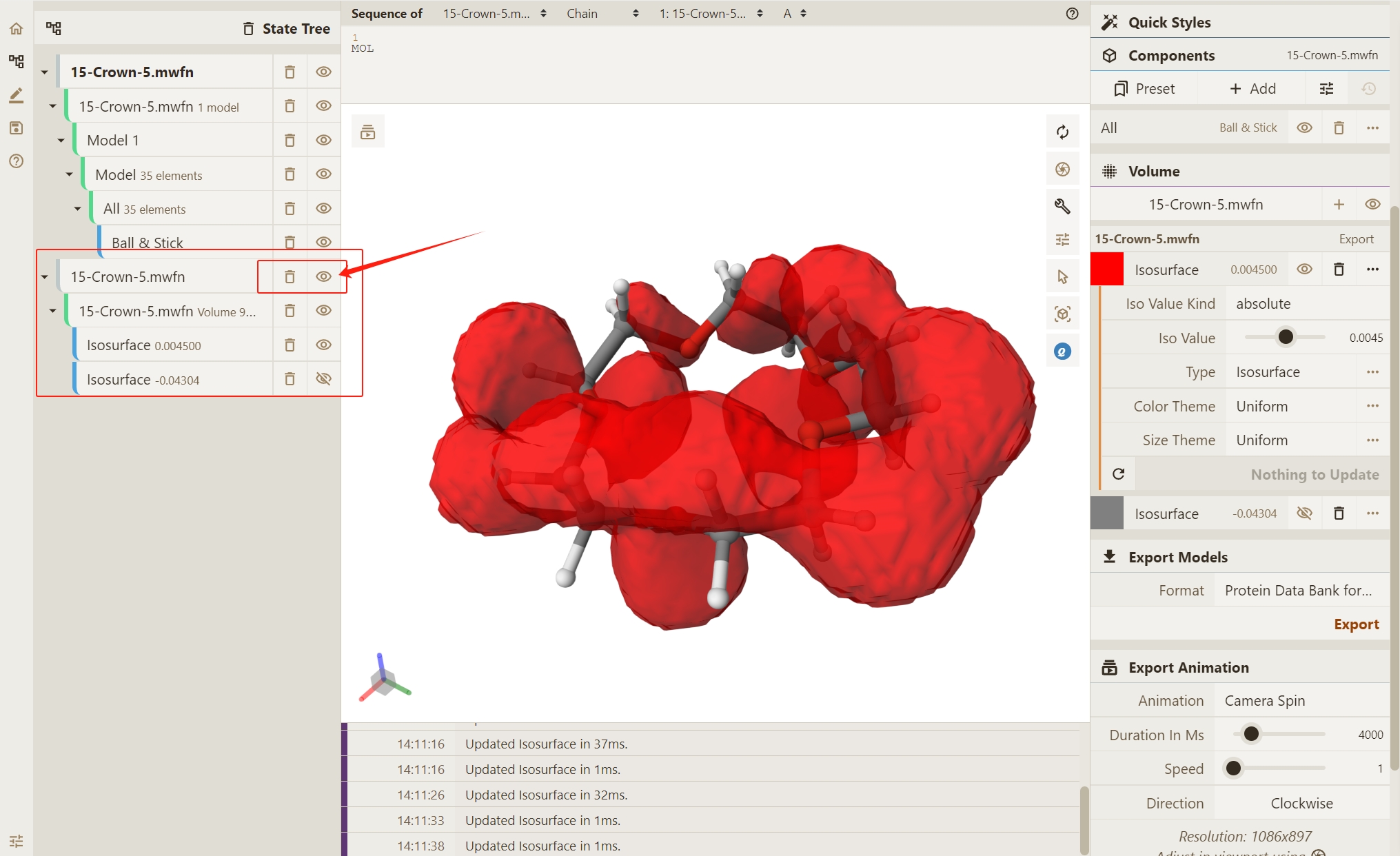

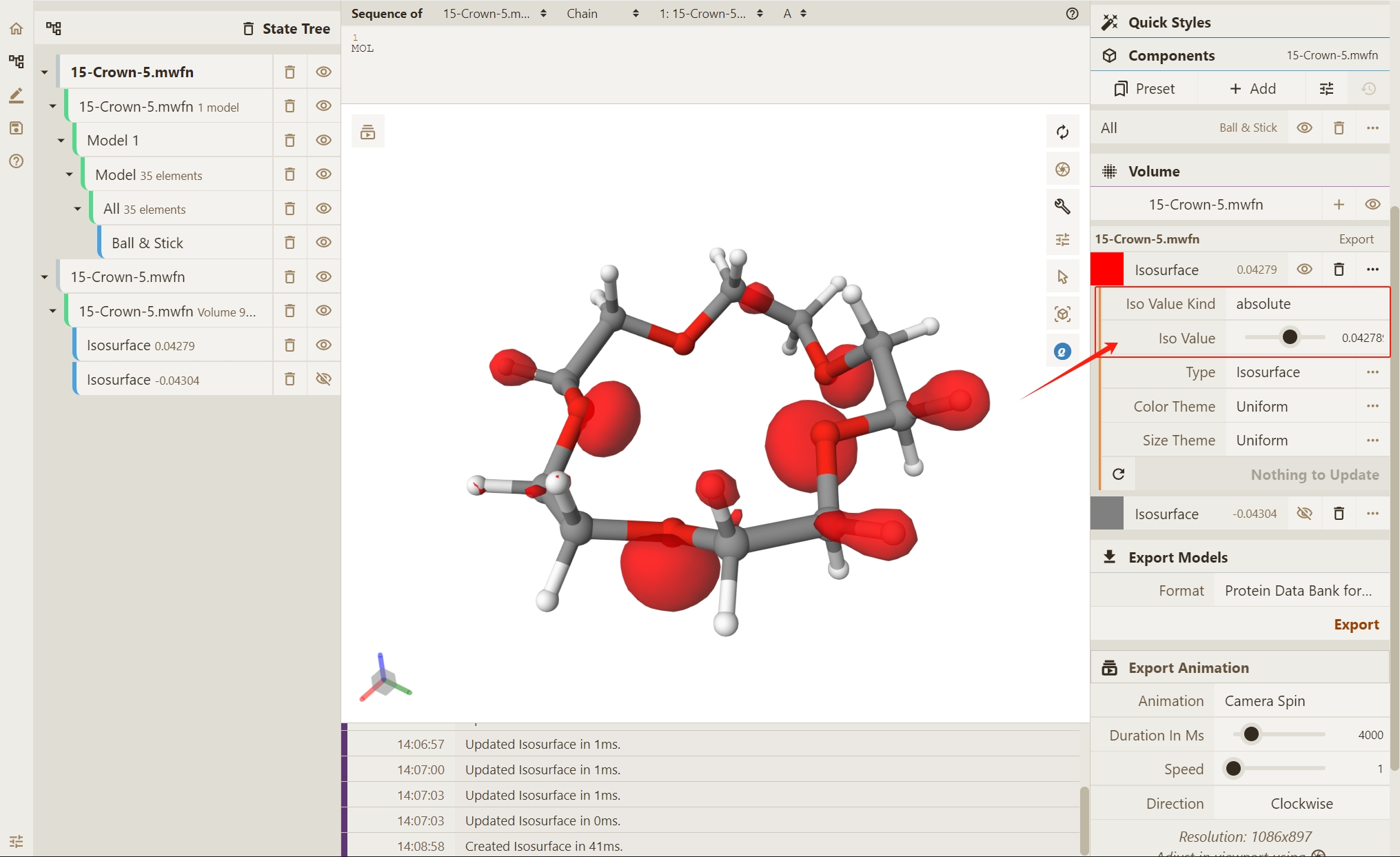

作为等值面定义的方式,您同样可以通过拖拽进度条或直接键入数字的方式去修改 Iso Value 的数值。在这里,我们同样以正相位轨道区域为例,分别为您提供了默认数值(0.042789
)下的分子轨道渲染以及手动修改(0.0045
)的分子轨道渲染结果:
渲染体系的其它电子性质, 如 :guilabel:`electron density`(电子密度):
点击删除或不可见按钮,以消除后续操作中分子轨道显示造成的影响:

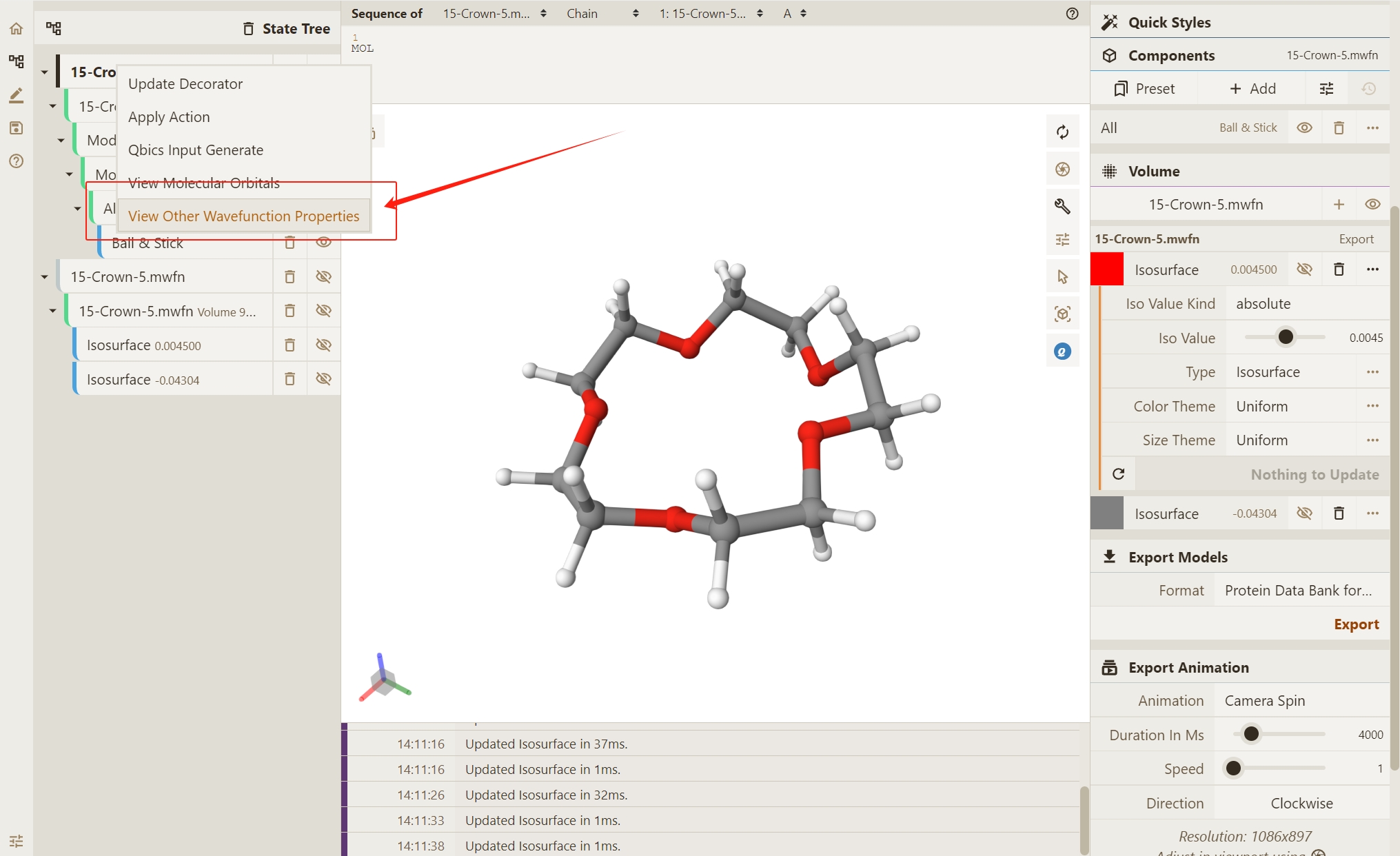

与查看分子轨道的方式类似。 将鼠标移动至文件名所在位置,点击右键,选择 View Other Wavefunction Properties:

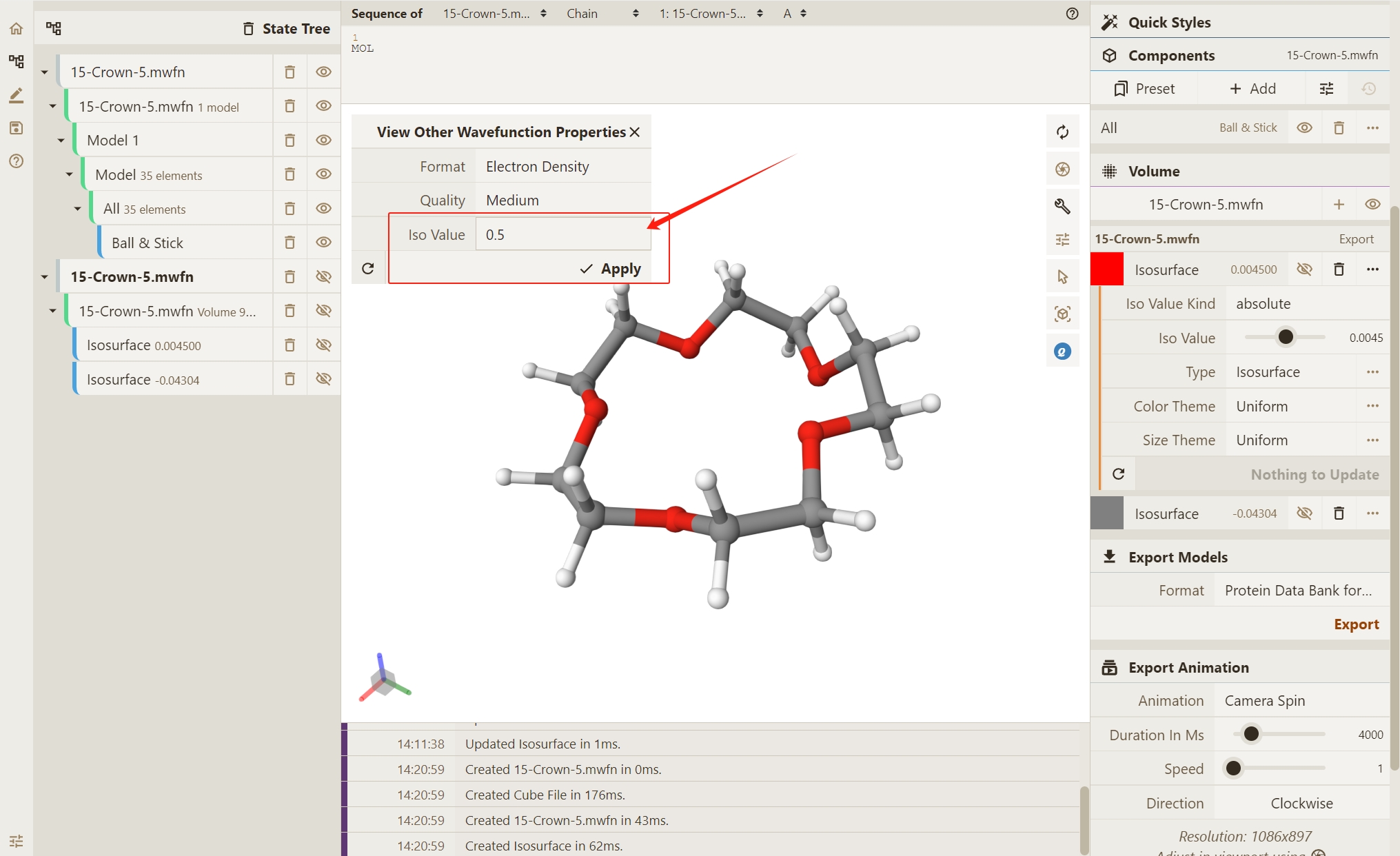

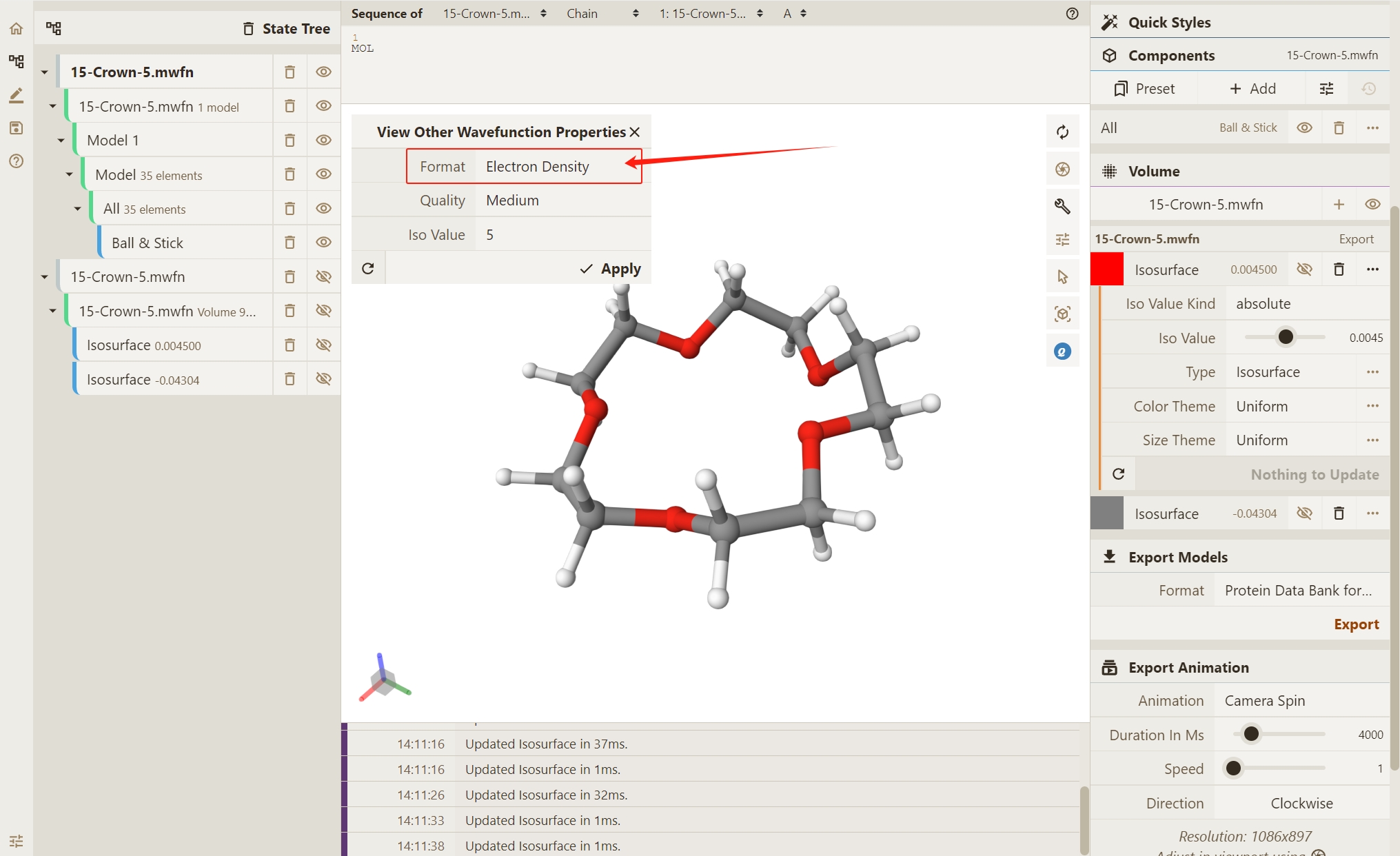

在弹出的窗口界面,Format 一栏选择 Electron Density,以实现电子密度的渲染:

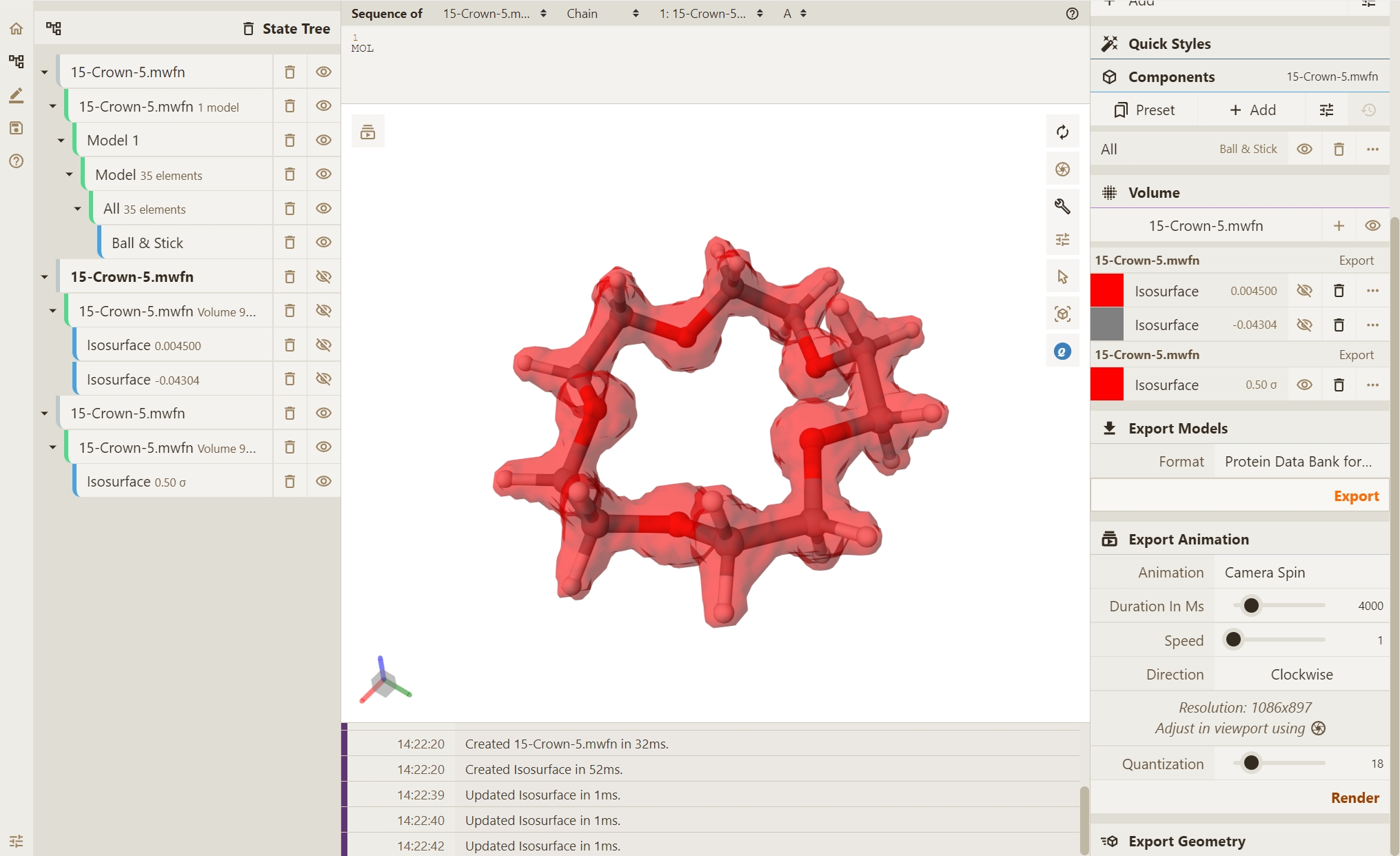

点击 Apply,实现渲染操作。在这里,我们同时将 Iso Value` 调整为
0.5
,以便于显示观察:
渲染结果如下所示:
